Назначение соединителя ШР32П4НГ14

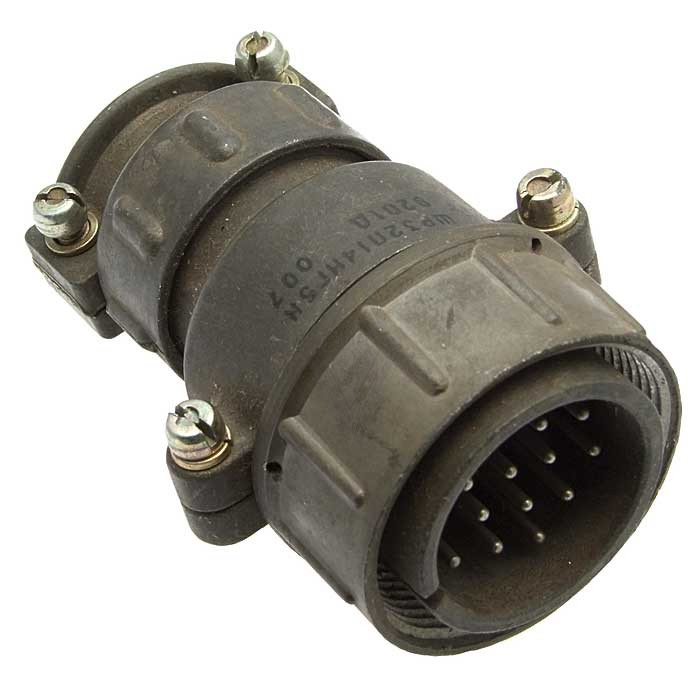

Соединитель ШР32П4НГ14 представляет собой цилиндрическую вилку кабельную, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие относится к категории ШР32 и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция рассчитана на стабильную коммутацию сигнальных и силовых цепей в составе стационарного и переносного оборудования, где требуется разъёмное резьбовое соединение повышенной надёжности.

Вилка кабельная ШР32П4НГ14 используется для сочленения с ответной розеткой соответствующего типоразмера и обеспечивает защиту контактной группы от механических воздействий благодаря металлическому корпусу с резьбовым креплением. Соединитель ориентирован на монтаж методом пайки, что позволяет формировать долговечные и ремонтопригодные соединения в условиях производства и при обслуживании аппаратуры.

Подтверждённые технические особенности

Изделие обладает рядом характеристик, определяющих его эксплуатационную пригодность в широком спектре радиоэлектронных устройств:

• Количество сочленений-расчленений — 500 циклов, что обеспечивает длительный срок службы при регулярном использовании.
• Минимальная наработка — 1000 часов, подтверждающая устойчивость к продолжительной работе в номинальных режимах.
• Вибрационная стойкость — устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, что допускает применение в условиях повышенных механических нагрузок.
• Рабочий ток на контактах диаметром 2,5 мм — 25 А, позволяющий коммутировать силовые цепи умеренной мощности.
• Климатическое исполнение — УХЛ, что обеспечивает работоспособность в различных климатических условиях умеренного и холодного климата.
• Тип соединения — резьбовое, гарантирующее плотную и виброустойчивую фиксацию ответных частей.
• Покрытие контактов — серебро или никель, снижающее переходное сопротивление и защищающее контактные поверхности от окисления.
• Метод монтажа — пайка, обеспечивающий надёжное электрическое соединение проводников с контактами.

Конструкция и материалы

ШР32П4НГ14 выполнен в цилиндрическом корпусе, характерном для соединителей серии ШР. Резьбовое соединение обеспечивает надёжную фиксацию вилки с ответной частью и исключает самопроизвольное разъединение при вибрационных и ударных воздействиях. Контактные элементы диаметром 2,5 мм рассчитаны на рабочий ток 25 А и имеют покрытие серебром или никелем — выбор покрытия определяется конкретным исполнением изделия и условиями эксплуатации.

Кабельная вилка предназначена для монтажа на кабель методом пайки, что требует квалифицированного выполнения соединений, но обеспечивает высокую механическую прочность и минимальное переходное сопротивление в месте пайки. Конструкция допускает многократные сочленения и расчленения без потери эксплуатационных характеристик в пределах установленного ресурса.

Применение в аппаратуре

Соединитель ШР32П4НГ14 применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется разъёмное соединение цепей постоянного и переменного тока. Диапазон рабочих частот до 3 МГц позволяет использовать вилку в низкочастотных и среднечастотных трактах, а допустимое амплитудное напряжение до 850 В расширяет область применения в схемах питания и управления.

Изделие подходит для комплектации измерительных приборов, источников питания, коммутационного оборудования, усилительных трактов и другой аппаратуры, где важны стабильность контакта, устойчивость к внешним воздействиям и ремонтопригодность. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата, включая перепады температур и повышенную влажность в пределах, установленных для данного исполнения.

Благодаря резьбовому соединению и паяному монтажу вилка ШР32П4НГ14 обеспечивает надёжную коммутацию в стационарных установках и переносном оборудовании, где требуется частая перестыковка кабельных линий при сохранении высокого качества электрического контакта и защиты от механических повреждений.
