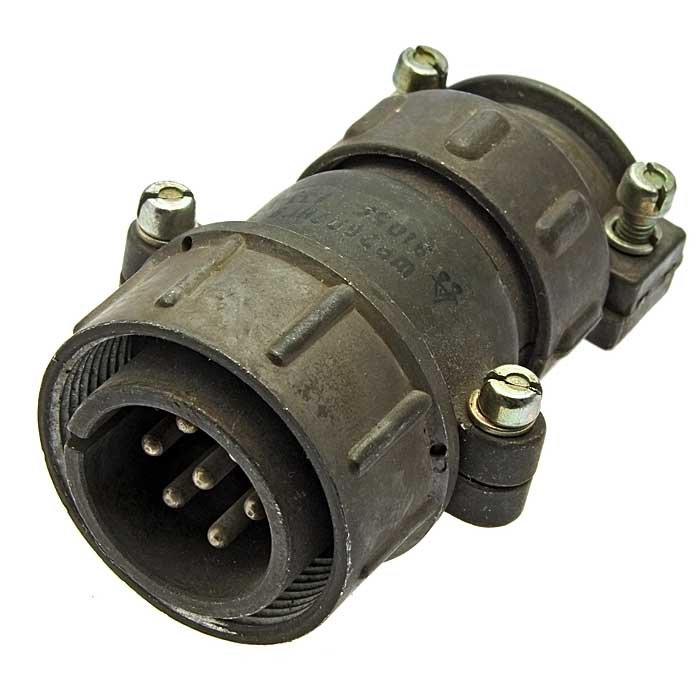

ШР32П4НГ14 — это вилка кабельная низкочастотного цилиндрического соединителя общего назначения, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Соединитель имеет 4 контакта, условный размер корпуса 32, с прямым патрубком и гайкой для неэкранированного кабеля. Климатическое исполнение УХЛ позволяет работать при температурах от -60°C до +60°C, с возможностью кратковременного нагрева контактов до +110°C.

Сопротивление изоляции не менее 5000 МОм, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Механическая стойкость

Выдерживает синусоидальную вибрацию диапазоном 1–5000 Гц с ускорением до 300 м/с² (30 g). Устойчив к одиночному механическому удару 5000 м/с² (500 g) и многократному — 350 м/с² (35 g), а также к линейной нагрузке до 2000 м/с².

Расшифровка обозначения

• ШР — тип (низкочастотный цилиндрический).

• 32 — условный размер корпуса.

• П4 — 4 контакта, приборная часть без патрубка (вилка кабельная).

• НГ — нормальные габариты, гайка.

• 14 — вариант исполнения.
