Назначение и область применения

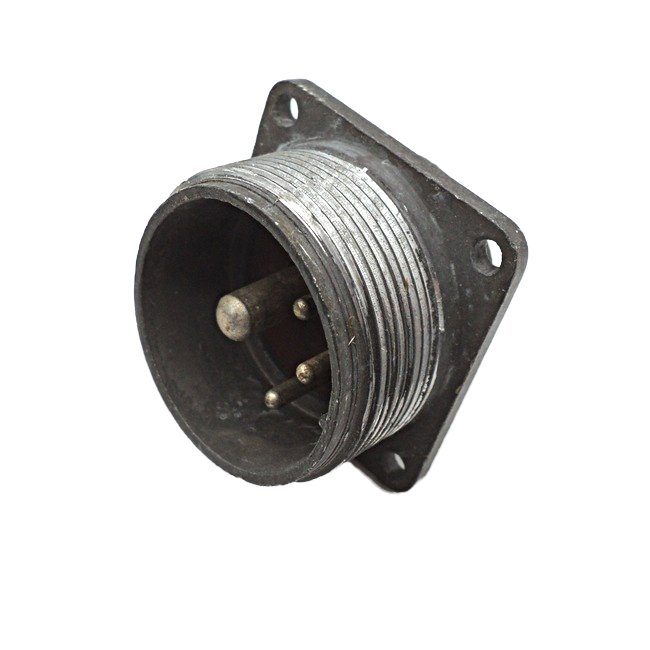

ШР32П4ЭШ14 представляет собой приборную вилку из серии разъёмов ШР — негерметичных штепсельных соединителей ручного соединения. Изделие предназначено для внутреннего и наружного применения при условии защиты от пыли и воды потребителем. Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате, включая условия с вибрацией, ударами и перепадами температур.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как элемент общего назначения для подключения мощных цепей. Область использования охватывает авиационную технику, военное оборудование и промышленные системы, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32П4ЭШ14 содержит полную информацию о конструктивном исполнении изделия:

• ШР — тип соединителя: вилка штепсельного разъёма;
• 32 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 4ЭШ14 — четыре контакта: три штыря диаметром 2,5 мм и один штырь диаметром 5,5 мм, элегантное исполнение, шаг 14.

Приборное исполнение без патрубка предполагает монтаж непосредственно на панель или корпус аппаратуры. Контактная группа включает силовой контакт увеличенного диаметра 5,5 мм для подключения мощной нагрузки и три контакта диаметром 2,5 мм для сигнальных или вспомогательных цепей.

Технические характеристики

Электрические параметры

• Рабочее напряжение — до 850 В;
• Ток через контакты диаметром 2,5 мм — до 25 А;
• Ток через контакт диаметром 5,5 мм — до 100 А;
• Способ монтажа — пайка проводов сечением до 3 мм² для контактов 2,5 мм и до 35 мм² для контакта 5,5 мм.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 °C до плюс 60 °C с допустимыми пиковыми значениями до плюс 110 °C;
• Пониженное атмосферное давление — до 1,3×10⁻⁴ Па;
• Вибрационные нагрузки — от 1 до 5000 Гц при ускорении 300 м/с²;
• Ударные нагрузки — до 5000 м/с² одиночного действия и до 350 м/с² многократного действия.

Габаритные и эксплуатационные показатели

• Габаритные размеры — 42×40×40 мм;
• Количество циклов соединения — 500;
• Минимальная наработка — 1000 часов;
• Срок хранения — 15 лет.

Монтаж и совместимость

Вилка ШР32П4ЭШ14 относится к серии ШР32 и совместима с ответными розетками соответствующего типоразмера. Ручное соединение обеспечивает быстрое подключение и отключение без применения специального инструмента. Пайка контактов выполняется с учётом допустимых сечений проводов, указанных в характеристиках, что гарантирует надёжное электрическое соединение и механическую прочность монтажа.

Изделие рассчитано на длительную эксплуатацию в составе аппаратуры, подверженной механическим воздействиям и значительным перепадам температур. Конструкция корпуса условного размера 32 обеспечивает компактное размещение при сохранении высокой нагрузочной способности контактной группы.
