Назначение соединителя ШР32П4ЭШ14

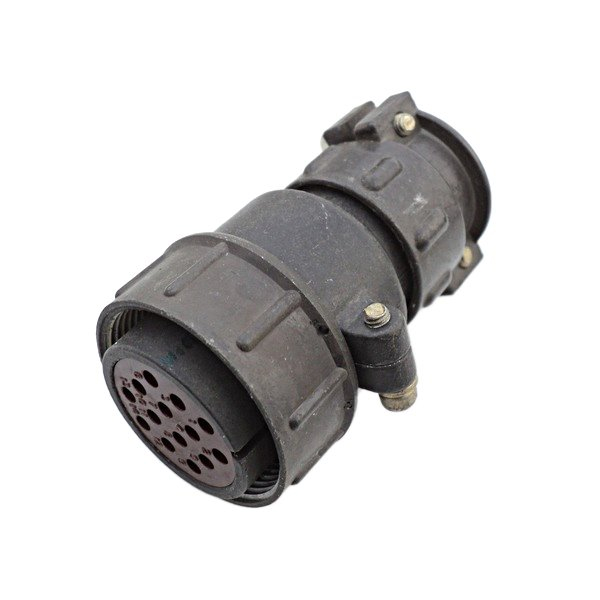

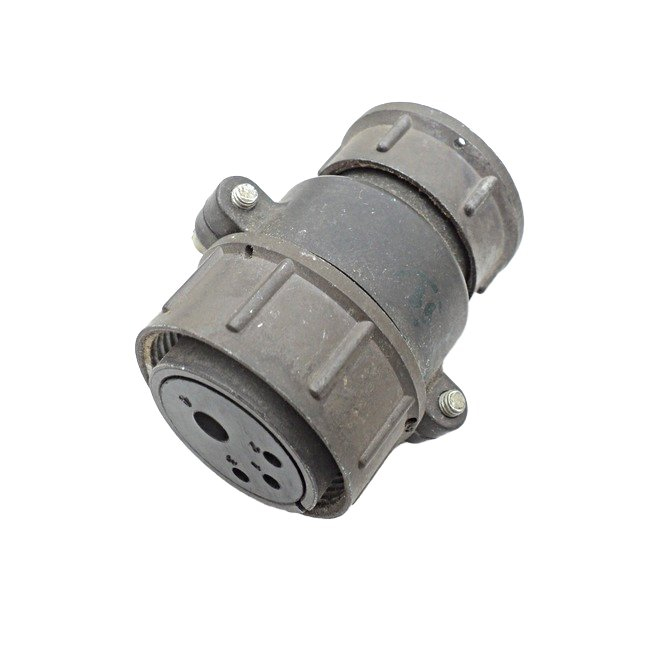

Соединитель ШР32П4ЭШ14 представляет собой кабельную розетку приборного типа, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Устройство относится к категории соединителей общего назначения и применяется там, где требуется разъёмное соединение проводников с высокой надёжностью контакта и устойчивостью к внешним воздействиям. Конструкция рассчитана на многократное сочленение и расчленение без потери эксплуатационных характеристик.

Изделие используется в промышленном оборудовании, радиоэлектронных устройствах и радиотехнических системах. Благодаря климатическому исполнению УХЛ соединитель сохраняет работоспособность в умеренном и холодном климате, что расширяет сферу его применения на территории с низкими температурами и повышенной влажностью.

Подтверждённые технические особенности

ШР32П4ЭШ14 обладает рядом характеристик, определяющих его пригодность для ответственных соединений. Все параметры подтверждены техническим описанием и соответствуют требованиям к соединителям данного класса.

• Тип соединителя — негерметичный, для работы с электрическими цепями.
• Количество контактов — 4.
• Максимальная токовая нагрузка — до 175 А.
• Материал контактов — серебро, обеспечивающее высокую проводимость и стойкость к коррозии.
• Рабочее напряжение — до 850 В амплитудного значения.
• Рабочая частота — до 3 МГц.
• Климатическое исполнение — УХЛ.

Серебряное покрытие контактов снижает переходное сопротивление и предотвращает окисление в процессе длительной эксплуатации. Это особенно важно для устройств, работающих при значительных токах, где нагрев контактной зоны может приводить к ускоренному старению материалов. Диапазон рабочих частот до 3 МГц позволяет применять соединитель не только в цепях постоянного и переменного тока промышленной частоты, но и в высокочастотных трактах соответствующего диапазона.

Применение в аппаратуре

Соединитель ШР32П4ЭШ14 находит применение в составе различного оборудования, где требуется разъёмное подключение кабельных сборок к приборам, блокам и модулям. Типовые области использования включают:

1. Радиоэлектронные устройства — подключение внешних цепей, межблочные соединения, организация ввода и вывода сигналов.
2. Радиотехнические системы — коммутация антенно-фидерных трактов и силовых цепей в пределах допустимых частот и напряжений.
3. Промышленное оборудование — соединение кабельных линий в установках, где важна механическая прочность и стабильность контакта.

Четырёхконтактная схема позволяет передавать как силовые, так и сигнальные цепи, а высокая токовая нагрузка до 175 А делает соединитель пригодным для мощных потребителей. Конструкция кабельной розетки предусматривает монтаж на кабель, что обеспечивает удобство подключения к ответной части — приборной вилке, устанавливаемой на корпусе аппаратуры.

Условия эксплуатации

Климатическое исполнение УХЛ гарантирует устойчивость соединителя к воздействию пониженных температур и умеренной влажности. Это позволяет использовать изделие в стационарных и подвижных установках, расположенных в отапливаемых и неотапливаемых помещениях, а также под навесом. Соединитель негерметичного типа предназначен для эксплуатации в условиях, где прямое попадание воды и агрессивных сред исключено, однако конструкция допускает работу при стандартной влажности окружающего воздуха.

Монтаж и совместимость

ШР32П4ЭШ14 предназначен для монтажа на кабель с последующей фиксацией и подключением проводников к контактным элементам. Соединитель совместим с ответными частями серии ШР32, что позволяет формировать разъёмные пары в соответствии с проектной документацией. Артикул изделия — 10048. При подборе ответной части необходимо учитывать количество контактов и тип корпуса для обеспечения корректного сочленения.
