Назначение

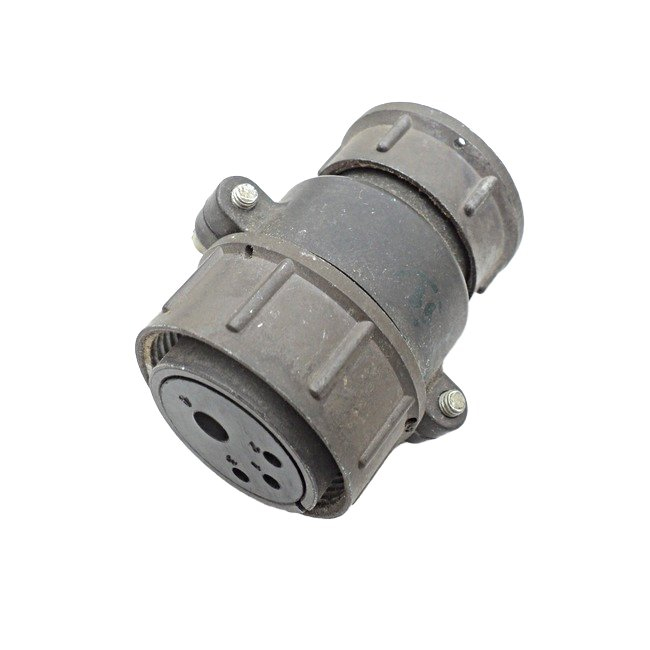

Кабельная розетка ШР32П4ЭШ14 (артикул 51476) входит в серию соединителей ШР и предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, а также в общих электрических системах, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействиям.

Розетка рассчитана на эксплуатацию как внутри помещений, так и в наружных условиях при условии дополнительной защиты от прямого попадания пыли и влаги. Климатическое исполнение УХЛ допускает работу в умеренном и холодном климате, что расширяет область применения соединителя в стационарном и подвижном оборудовании.

Подтверждённые особенности

Модель ШР32П4ЭШ14 обладает следующими характеристиками, определяющими её эксплуатационные возможности:

• Количество контактов: 4 шт. — три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм.
• Рабочий ток: до 25 А на каждом контакте 2,5 мм и до 100 А на контакте 5,5 мм; суммарная нагрузка достигает 175 А.
• Максимальное напряжение: 850 В амплитудного значения.
• Сопротивление контакта: не более 1 мОм для контактов 2,5 мм и не более 0,3 мОм для контакта 5,5 мм.
• Покрытие контактов: серебро или никель.
• Устойчивость к вибрации: синусоидальная вибрация в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с².
• Ударная стойкость: одиночные удары с ускорением до 5000 м/с² и многократные удары до 350 м/с².

Конструктивно розетка имеет прямой патрубок, условный размер корпуса 32 и экранирование. Одношпоночная поляризация обеспечивает точное и однозначное сочленение с ответной вилкой, исключая ошибки подключения. Соединение с вилкой — резьбовое, тип исполнения — негерметичный.

Применение

Благодаря высоким токовым характеристикам и усиленной конструкции ШР32П4ЭШ14 подходит для использования в силовых цепях, цепях питания радиоэлектронных устройств и промышленного оборудования. Контактная группа с комбинированным диаметром контактов позволяет разделять сильноточные и слаботочные линии в одном корпусе, что удобно при построении модульных систем.

Экранирование снижает влияние электромагнитных помех, поэтому розетка востребована в радиотехнических узлах, измерительных комплексах и аппаратуре связи. Резьбовое сочленение обеспечивает надёжную фиксацию соединения при вибрационных и ударных нагрузках, что важно для подвижных объектов и оборудования, работающего в условиях механических воздействий.

Изделие 2015 года выпуска сохраняет совместимость с ответными частями серии ШР32, что позволяет использовать его как при комплектации новых устройств, так и при замене вышедших из строя соединителей в ранее выпущенной аппаратуре. Допустимые условия эксплуатации — умеренный и холодный климат при защите от прямого воздействия осадков и пыли.
