Назначение изделия

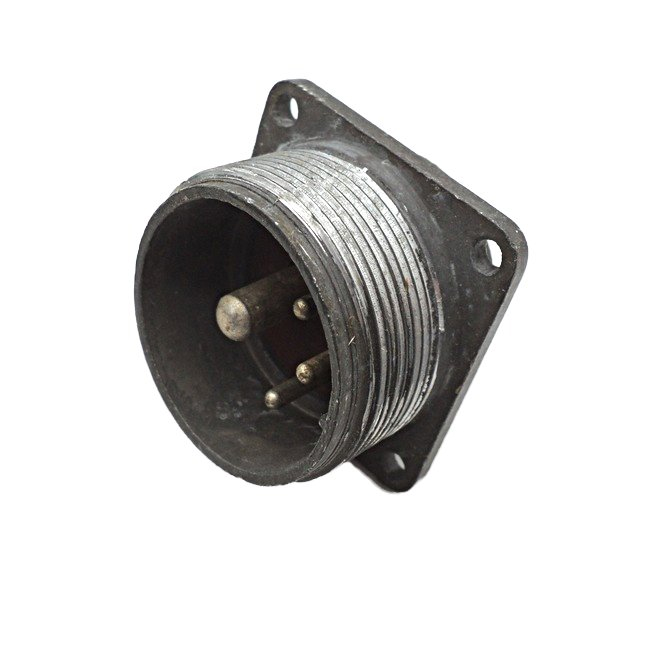

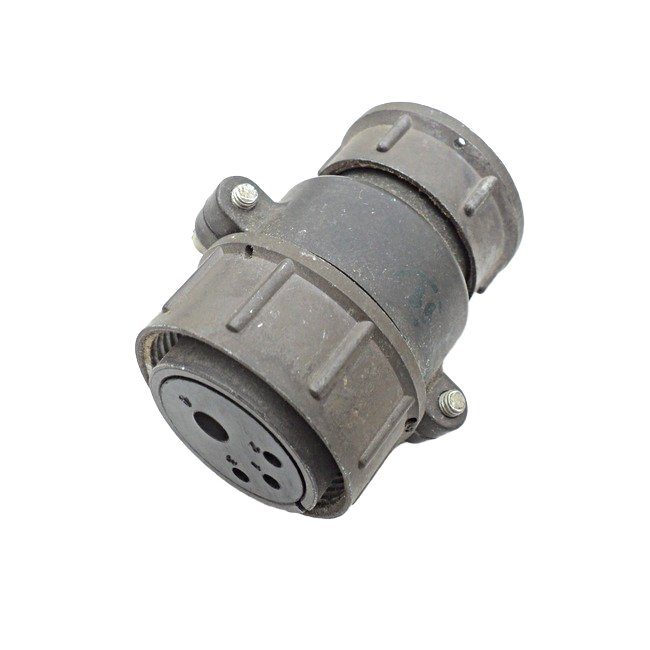

ШР32П4ЭШ14 представляет собой низкочастотный цилиндрический электрический разъём российского производства, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к серии ШР и широко применяется в приборной и кабельной технике, где требуется надёжное коммутационное соединение в условиях повышенных механических нагрузок, вибраций и перепадов температур. Конструкция разъёма обеспечивает стабильный электрический контакт и устойчивость к внешним воздействиям, что делает его востребованным при построении ответственных электрических цепей в промышленности, авиационной технике и специальном оборудовании.

Соединитель предназначен для использования во внутренних и наружных установках с защитой от пыли и влаги, в климатическом исполнении УХЛ. Изделие рассчитано на ручное соединение и разъединение, сохраняя при этом высокую степень надёжности контакта в течение всего срока эксплуатации.

Расшифровка обозначения

Маркировка ШР32П4ЭШ14 содержит полную информацию о конструктивных особенностях и электрических параметрах разъёма. Каждый символ обозначения имеет строго определённое значение, что позволяет точно идентифицировать изделие при подборе и замене.

• ШР — тип соединителя: цилиндрический, негерметичный;
• 32 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 4 — количество контактов;
• Э — повышенная надёжность;
• Ш — штыревые (мужские) контакты;
• 14 — сочетание контактов, определяющее диаметры токоведущих элементов.

Приборное исполнение без патрубка указывает на способ монтажа: разъём устанавливается непосредственно на панель или корпус оборудования и не требует дополнительного кабельного ввода с тыльной стороны.

Технические характеристики

Изделие ШР32П4ЭШ14 рассчитано на эксплуатацию в жёстких условиях, что подтверждается его электрическими и механическими параметрами. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате.

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Максимальное рабочее напряжение — 850 вольт. Сопротивление изоляции — не менее 5000 мегаом, что обеспечивает низкие токи утечки и высокую электрическую безопасность даже при повышенной влажности и загрязнении поверхности изоляторов.

Количество контактов — четыре. Тип контактов — штыревые. Сочетание контактов 14 задаёт конкретные диаметры контактных элементов, что определяет допустимые токовые нагрузки и совместимость с ответными частями соответствующей маркировки.

Применение

Благодаря устойчивости к вибрациям, ударам и широкому температурному диапазону, ШР32П4ЭШ14 применяется в авиационной, автомобильной и общепромышленной аппаратуре, в системах управления, измерительных комплексах и специальном оборудовании. Разъём востребован в устройствах, эксплуатируемых на открытом воздухе и в неотапливаемых помещениях, поскольку климатическое исполнение УХЛ допускает работу при значительных отрицательных температурах и колебаниях влажности.

Изделие используется как блочная вилка или розетка, устанавливаемая на панель, корпус прибора или распределительную коробку. Повышенная надёжность исполнения Э предполагает ужесточённые требования к качеству контактных пар, конструкции и материалам, что обеспечивает стабильную работу в ответственных узлах, где недопустимы сбои соединений.

Ручной способ сочленения позволяет проводить регламентные работы, замену узлов и диагностику оборудования без специального инструмента. При этом конструкция сохраняет достаточное усилие фиксации и защиту от самопроизвольного расчленения под действием вибрации.

Условия эксплуатации

Разъём ШР32П4ЭШ14 рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 мегагерц. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять изделие как в условиях Крайнего Севера, так и в умеренно нагретых зонах оборудования. Сопротивление изоляции не менее 5000 мегаом гарантирует стабильность параметров при длительной эксплуатации и воздействии конденсата.

Исполнение УХЛ указывает на пригодность к эксплуатации в умеренно холодном климате, что соответствует большей части территории Российской Федерации. Защита от пыли и влаги обеспечивается конструкцией корпуса и применяемыми уплотнительными элементами при сочленении с ответной частью.

Механическая прочность подтверждена устойчивостью к синусоидальной вибрации в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате, а также к одиночным ударам до 5000 метров на секунду в квадрате и многократным ударам до 350 метров на секунду в квадрате. Эти характеристики позволяют использовать разъём в подвижных узлах, на транспортных средствах и в аппаратуре, подверженной интенсивным механическим воздействиям.
