Назначение и область применения

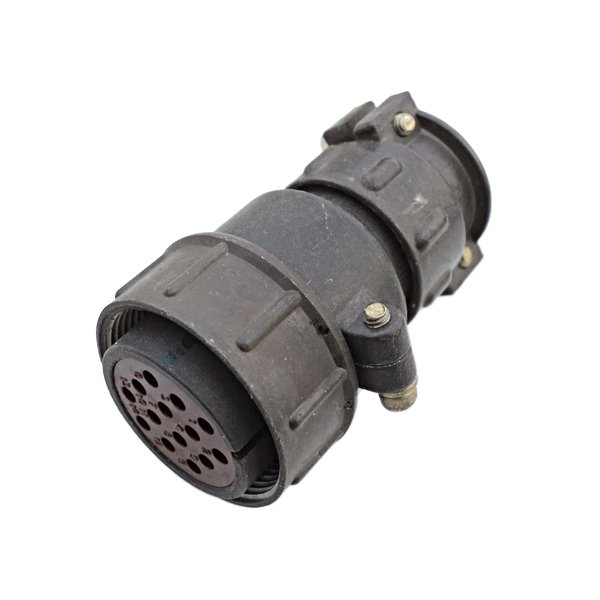

ШР32П4ЭН представляет собой низкочастотный цилиндрический электрический соединитель российского производства из серии ШР, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Изделие относится к категории ШР32 и имеет артикул 10044.

Соединитель востребован в авиационной технике, промышленном оборудовании и приборостроении, где требуется герметичное соединение кабелей и приборов с высокой устойчивостью к механическим и климатическим воздействиям. Резьбовое сочленение и одношпоночная поляризация исключают ошибки при монтаже и обеспечивают стабильный электрический контакт.

Подтверждённые технические особенности

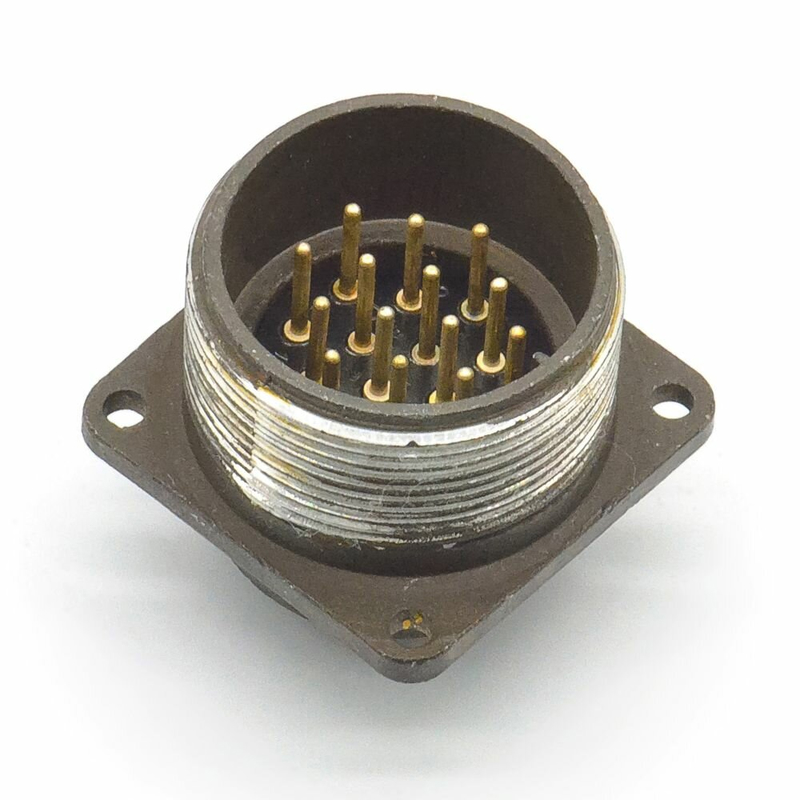

Данная модель является розеткой приборной (блочной) с 4 контактами в сочетании 14, условным размером корпуса 32 и конструктивным исполнением П (без патрубка). Изделие рассчитано на максимальное рабочее напряжение до 850 В, сопротивление изоляции составляет не менее 5000 МОм.

Электрические и эксплуатационные параметры подтверждены для следующих условий:

• рабочая температура окружающей среды от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможной сменой до плюс 110 градусов Цельсия с учетом перегрева контактов;
• синусоидальная вибрация в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате (30 g);
• одиночные механические удары до 5000 метров на секунду в квадрате (500 g);
• многократные механические удары до 350 метров на секунду в квадрате (35 g);
• работа при пониженном давлении до 1,3 на 10 в минус четвертой степени паскаля;
• минимальная наработка 1000 часов;
• количество сочленений-расчленений 500.

Конструкция и материалы

Корпус соединителя выполнен из металла, изолятор — из карболита. Контакты покрыты серебром или никелем, что обеспечивает низкое переходное сопротивление и защиту от окисления. Резьбовой механизм сочленения гарантирует плотную фиксацию и защиту от самопроизвольного разъединения при вибрационных нагрузках.

Конструктивное исполнение П (без патрубка) определяет установку розетки непосредственно на приборную панель или корпус оборудования. Одношпоночная поляризация исключает неправильное соединение ответных частей, что особенно важно при обслуживании многоконтактных систем.

Особенности применения

ШР32П4ЭН применяется в составе бортовых сетей, измерительных комплексов и промышленных установок, где предъявляются требования к герметичности и стабильности соединения в широком диапазоне температур и давлений. Изделие подходит для эксплуатации в условиях повышенной вибрации и ударных нагрузок.

Благодаря сочетанию металлического корпуса, карболитового изолятора и покрытых серебром или никелем контактов, соединитель обеспечивает длительный срок службы и сохранение электрических характеристик при многократных циклах соединения и разъединения.
