Назначение соединителя ШР32П4ЭН

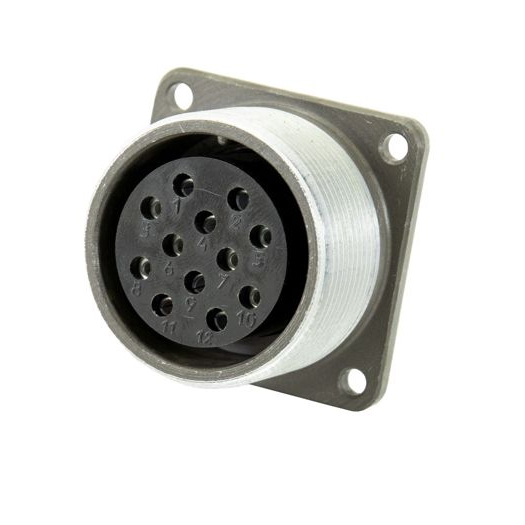

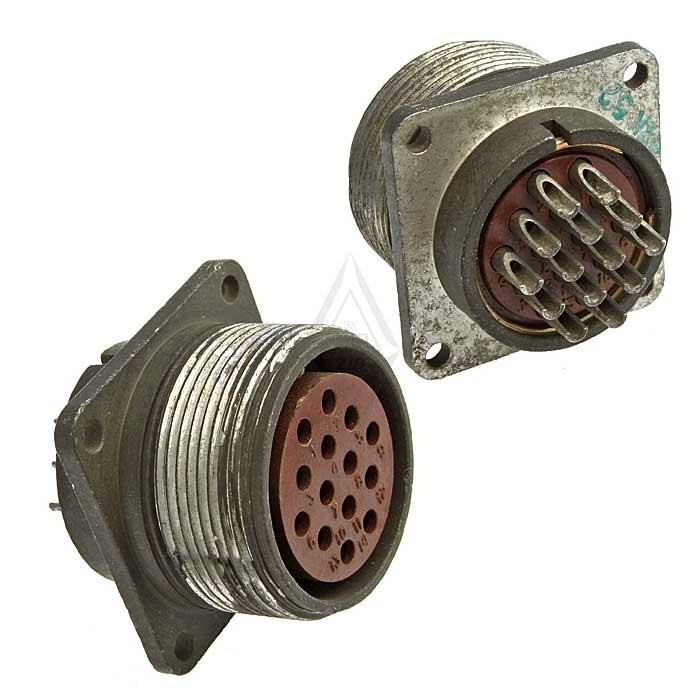

ШР32П4ЭН представляет собой низкочастотный цилиндрический соединитель розеточного типа, предназначенный для объёмного монтажа с резьбовым соединением. Устройство применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель ориентирован на эксплуатацию в составе оборудования, где требуется высокая механическая прочность, устойчивость к вибрационным и ударным нагрузкам, а также стабильность электрических параметров в широком диапазоне внешних условий.

Изделие рассчитано на использование в авиационной технике, судостроении и общепромышленном оборудовании. Оно обеспечивает надёжное разъёмное соединение токоведущих цепей в условиях повышенных вибраций, многократных механических ударов и пониженного давления окружающей среды вплоть до 1,3·10⁻⁴ Па.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР32П4ЭН содержит закодированную информацию о конструктивном исполнении и электрических параметрах соединителя:

• ШР — тип соединителя: негерметичный цилиндрический;
• 32 — условный размер корпуса;
• П — приборная часть без патрубка;
• 4 — количество контактов;
• Э — повышенная надёжность контактов;
• Н — нормальные габариты.

Резьбовое соединение обеспечивает плотную фиксацию ответных частей и исключает самопроизвольное разъединение при вибрации. Контакты с повышенной надёжностью гарантируют стабильное переходное сопротивление при многократных циклах соединения и рассоединения.

Технические характеристики

Соединитель ШР32П4ЭН рассчитан на работу в жёстких условиях эксплуатации. Конструкция выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², а также механические удары одиночного характера до 5000 м/с² и многократные удары до 350 м/с².

Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 °C, при этом контакты допускают перегрев до плюс 110 °C. Сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка достигает 175 А.

Ресурс изделия подтверждается следующими показателями надёжности:

• количество циклов соединения и рассоединения — 500;
• минимальная наработка — 1000 часов;
• срок хранения — 15 лет.

Применение

Основные области применения ШР32П4ЭН — авиационная и судостроительная техника, промышленное оборудование, где предъявляются повышенные требования к виброустойчивости, ударопрочности и герметичности электрических соединений в условиях пониженного давления. Соединитель подходит для построения силовых и сигнальных цепей, требующих многократного обслуживания и длительного срока эксплуатации без замены.
