Назначение и область применения

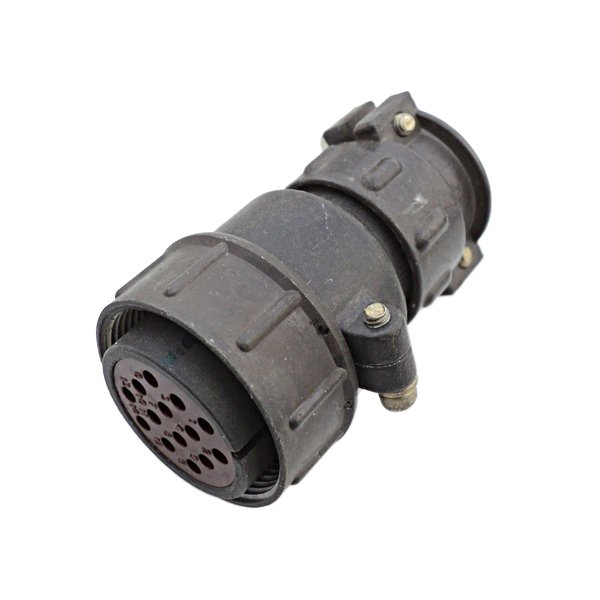

ШР32П4ЭГ14 — это приборная розетка, представляющая собой блочную часть электрического соединителя серии ШР. Изделие относится к категории негерметичных разъёмов общего назначения и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению.

Розетка применяется для монтажа с экранированными и неэкранированными кабелями и проводами в радиоэлектронной и радиотехнической аппаратуре. Конструкция допускает эксплуатацию как во внутренних, так и в наружных условиях, при условии обеспечения потребителем дополнительной защиты от пыли и воды. Климатическое исполнение соответствует УХЛ по ТУ НКЦС.434410.504.

Расшифровка условного обозначения

Маркировка ШР32П4ЭГ14 содержит информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя: приборно-кабельный разъём;
• 32 — условный размер корпуса;
• П — приборная часть без патрубка;
• 4Э — четыре контакта с комбинированным сочетанием диаметров: три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм;
• Г — розетка, то есть принимающая часть разъёма;
• 14 — дополнительное конструктивное исполнение.

Основные технические характеристики

Изделие обладает следующими подтверждёнными электрическими и механическими параметрами:

• количество контактов — 4, из них 3 контакта диаметром 2,5 мм и 1 контакт диаметром 5,5 мм;
• рабочий ток на контакт — 25 А для контактов диаметром 2,5 мм и 100 А для контакта диаметром 5,5 мм;
• общая токовая нагрузка — до 175 А;
• сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контакта диаметром 5,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• количество циклов сочленения-расчленения — 500;
• наработка — не менее 1000 часов;
• устойчивость к синусоидальной вибрации — в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате;
• устойчивость к одиночному удару — 5000 метров на секунду в квадрате;
• устойчивость к многократным ударам — 350 метров на секунду в квадрате.

Электрические параметры и надёжность

Конструкция розетки обеспечивает стабильное электрическое соединение благодаря низкому переходному сопротивлению контактов. Высокое сопротивление изоляции не менее 5000 МОм гарантирует надёжное разделение цепей и минимизацию токов утечки. Заявленная наработка не менее 1000 часов подтверждает пригодность изделия для длительной эксплуатации в составе стационарного и переносного оборудования.

Механическая стойкость

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в широком частотном диапазоне, а также выдерживает значительные ударные воздействия как одиночного, так и многократного характера. Ресурс в 500 циклов сочленения-расчленения позволяет многократно перекоммутировать соединитель без потери эксплуатационных характеристик.

Особенности конструкции и монтажа

Приборная часть без патрубка предполагает установку розетки непосредственно на корпус оборудования или печатную плату. Комбинированная схема расположения контактов исключает неправильное сочленение с ответной вилкой и обеспечивает корректную ориентацию соединителя. Применение контактов двух различных диаметров позволяет использовать розетку в цепях с разными токовыми нагрузками — силовые цепи до 100 А могут быть скоммутированы через контакт диаметром 5,5 мм, тогда как контакты диаметром 2,5 мм рассчитаны на ток до 25 А каждый.
