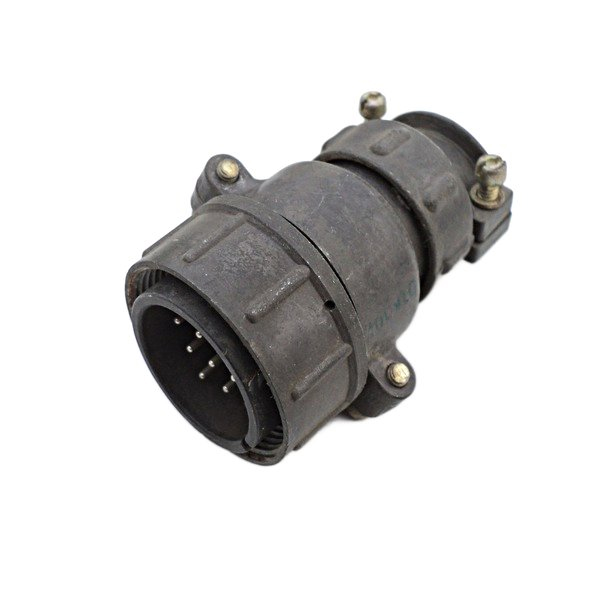

ШР32П4Э ВИЛКИ КАБЕЛЬНЫЕ 2014г

Цена: ПОД ЗАКАЗ

Технические характеристики

шр32п4эг14 вилка кабельная (5)

ШР32П4ЭГ14 — это электрический соединитель, который используется для соединения и разъединения электрических цепей в различных устройствах. Он представляет собой цилиндрический соединитель, состоящий из двух частей: вилки и розетки. Основные характеристики и особенности этого соединителя описаны ниже.

Обозначение и конструкция

ШР — тип соединителя.
32 — условный размер корпуса.
П — конструктивное исполнение с прямым патрубком.
4 — количество контактов (в данном случае четыре).
Э — предназначен для экранированного кабеля.
Г — обозначает, что это вилка (в отличие от розетки).
14 — обозначение сочетания контактов, где три контакта имеют диаметр 2,5 мм, а один контакт — 5,5 мм .

Технические характеристики

Рабочий ток :
- 25 А для контактов диаметром 2,5 мм.
- 100 А для контактов диаметром 5,5 мм.
Максимальное рабочее напряжение : до 850 В (постоянного тока) .
Сопротивление на контактах :
- 1 мОм для 2,5 мм.
- 0,3 мОм для 5,5 мм .
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
Количество циклов разъединения/соединения : до 500 раз.
Минимальная наработка : не менее 1000 часов.
Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

Соединитель ШР32П4ЭГ14 может функционировать в широком диапазоне температур:

От -60° С до +60° С (рабочая температура).
Возможные изменения температуры до +110° С .

Дополнительные условия:

Атмосферное пониженное давление: $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па.
Вибрационные нагрузки: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с? .

Применение

Соединители ШР32П4ЭГ14 предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Они могут использоваться как в промышленности, так и в радиоаппаратуре. Эти соединители подходят для монтажа с экранированными или неэкранированными кабелями и могут применяться как для внутреннего, так и наружного использования при условии защиты от пыли и воды.

Описание

Назначение и конструктивное исполнение

ШР32П4Э представляет собой кабельную вилку цилиндрического электрического соединителя, предназначенную для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в промышленном оборудовании и радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение с защитой от внешних электромагнитных помех.

Конструктивно вилка выполнена в металлическом корпусе условного размера 32 с прямым патрубком для ввода кабеля. Корпус обеспечивает механическую защиту контактной группы и экранирование соединения. Четырёхконтактная схема включает три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм, что позволяет раздельно коммутировать силовые и сигнальные цепи в рамках одного соединителя.

Технические характеристики

Кабельная вилка ШР32П4Э рассчитана на следующие электрические параметры:

рабочий ток для контактов диаметром 2,5 мм — 25 А;
рабочий ток для контакта диаметром 5,5 мм — 100 А;
максимальное рабочее напряжение — до 850 В постоянного тока;
сопротивление контактов диаметром 2,5 мм — 1 мОм;
сопротивление контакта диаметром 5,5 мм — 0,3 мОм;
сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Изделие выдерживает до 500 циклов сочленения и расчленения. Минимальная наработка составляет не менее 1000 часов, а срок сохраняемости — не менее 15 лет. Указанные значения подтверждают пригодность соединителя для длительной эксплуатации в составе стационарного и подвижного оборудования.

Условия эксплуатации

Вилка сохраняет работоспособность в широком диапазоне климатических воздействий. Рабочая температура окружающей среды составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременное повышение температуры до плюс 110 градусов Цельсия. Изделие рассчитано на эксплуатацию при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Соединитель устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Вилка предназначена для монтажа на экранированный или неэкранированный кабель. В варианте с экранированным кабелем обеспечивается непрерывность электромагнитного экрана по всей длине соединения, что критически важно для аппаратуры, чувствительной к наведённым помехам.

Монтаж и применение

Прямой патрубок корпуса упрощает ввод кабеля и фиксацию экранирующей оплётки. Контактная группа допускает пайку или обжим жил в соответствии с принятой на предприятии технологией монтажа. Конструкция вилки рассчитана на многократное сочленение с ответной розеткой того же типоразмера и схемы расположения контактов.

Изделие подходит для применения внутри помещений и на открытых объектах при условии защиты от прямого попадания пыли и воды. Типовые области применения включают распределительные устройства, испытательные стенды, передвижные электроустановки и радиочастотные тракты промышленного назначения. Экранированное исполнение позволяет использовать вилку в цепях, где предъявляются повышенные требования к помехозащищённости и стабильности электрических параметров соединения.
