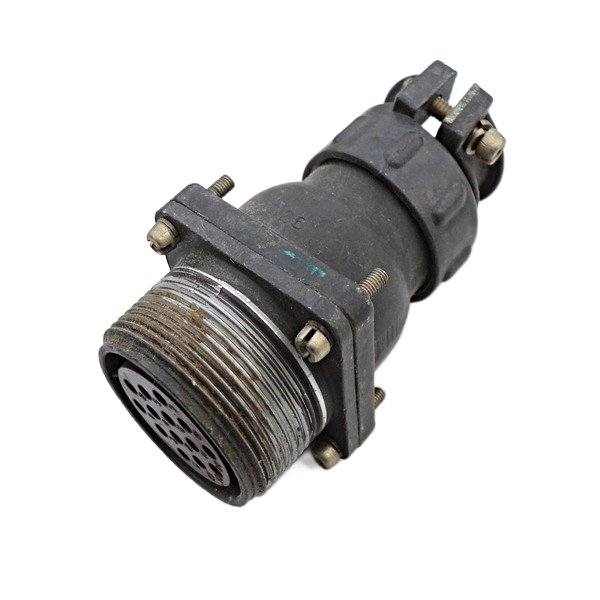

ШР32П4Э РОЗЕТКИ БЛОЧНЫЕ 2014г

Цена:

400 ₽

Технические характеристики

ШР32П4ЭГ14 розетка блочная

ШР32П4ЭГ14 — это электрический разъем, который применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Условное обозначение :

ШР – Тип соединителя.
32 – Условный размер корпуса.
П – C прямым патрубком (для вилки) или без патрубка (для розетки). Конструктивное исполнение может быть У – с угловым патрубком.
4 – Количество контактов.
Э – Для экранированного кабеля. Вид гайки патрубка может быть Н – для неэкранированного кабеля.
Г – Вид контактов: вилка или розетка.
14 – Обозначение сочетания контактов. Четыре контакта, из них три диаметром 2,5 мм и один – 5,5 мм.

Технические характеристики :

Рабочий ток на контактах диаметром 2,5 мм – 25 А, 5,5 мм – 100 А.
Максимальное рабочее напряжение постоянного тока – не более 850 В.
Сопротивление на контактах диаметром 2,5 мм – 1 мОм, 5,5 мм – 0,3 мОм.
Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.
Количество сочленений-расчленений – 500.
Минимальная наработка – 1000 ч.
Срок сохраняемости – не менее 15 лет.
Хвостовики контактов допускают подсоединение проводов сечением: при 2,5 мм – не более 3 мм?, при 5,5 мм – не более 35 мм?.
Количество перепаек – не более 3.
Сочленение соединителей – резьбовое.
Метод монтажа – пайка.
Диапазон частот синусоидальной вибрации – 1-5000 Гц.
Соединители предназначены для внутреннего и наружного применения в климатическом исполнении УХЛ.
Температура окружающего воздуха: от -60°С до +60°С.

В зависимости от вида приёмки, вилки ШР32П4ЭГ14 могут иметь различные варианты исполнения: отдел технического контроля (ОТК), особо стойкие (ОС), приемка заказчика (ПЗ) или военная приемка (ВП).

Описание

Назначение и область применения

ШР32П4Э РОЗЕТКИ БЛОЧНЫЕ представляют собой электрический разъем, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие рассчитано на использование как внутри помещений, так и на открытом воздухе в климатическом исполнении УХЛ. Конструкция обеспечивает надежное резьбовое сочленение с ответной частью и допускает монтаж методом пайки.

Соединитель предназначен для работы с экранированным кабелем, на что указывает литера «Э» в условном обозначении. Четырехконтактная схема с комбинированным набором контактов позволяет одновременно передавать силовые цепи с различными токовыми нагрузками, что расширяет область применения разъема в аппаратуре, где требуется совмещение сильноточных и слаботочных соединений в одном корпусе.

Технические характеристики

Условное обозначение ШР32П4Э расшифровывается следующим образом:

ШР — тип соединителя;
32 — условный размер корпуса;
П — прямое конструктивное исполнение без патрубка для розетки;
4 — количество контактов;
Э — исполнение для экранированного кабеля.

Контактная группа включает четыре контакта, из них три диаметром 2,5 мм и один диаметром 5,5 мм. Рабочий ток на контактах диаметром 2,5 мм составляет 25 А, на контакте диаметром 5,5 мм — 100 А. Максимальное рабочее напряжение постоянного тока не превышает 850 В.

Электрические параметры контактных соединений характеризуются низким сопротивлением: 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контакта диаметром 5,5 мм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает высокую степень гальванической развязки между цепями.

Эксплуатационные параметры

Соединитель рассчитан на не менее чем 500 циклов сочленений-расчленений при минимальной наработке 1000 часов. Срок сохраняемости изделия составляет не менее 15 лет. Хвостовики контактов допускают подсоединение проводов сечением не более 3 квадратных миллиметров для контактов диаметром 2,5 мм и не более 35 квадратных миллиметров для контакта диаметром 5,5 мм. Допустимое количество перепаек контактов — не более трех.

Диапазон частот синусоидальной вибрации, в котором сохраняется работоспособность соединителя, составляет от 1 до 5000 Гц. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, что позволяет использовать изделие в жестких климатических условиях.

Варианты исполнения и приемки

В зависимости от вида приемки розетки блочные ШР32П4Э могут иметь различные варианты исполнения:

отдел технического контроля (ОТК);
особо стойкие (ОС);
приемка заказчика (ПЗ);
военная приемка (ВП).

Выбор конкретного варианта приемки определяется требованиями заказчика и условиями эксплуатации конечного оборудования. Изделие выпускается с 2014 года.
