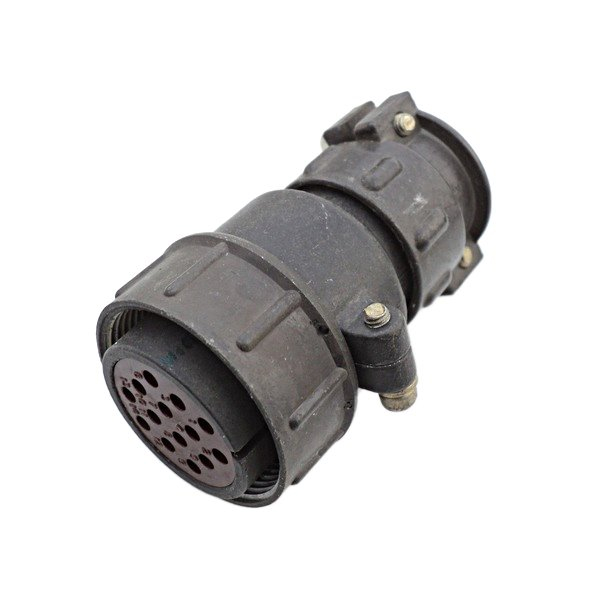

Назначение разъёма ШР32П4Э

ШР32П4Э представляет собой низкочастотный цилиндрический разъём серии ШР, предназначенный для работы в электрических цепях общего назначения в радио- и электротехнической аппаратуре. Изделие применяется для соединения и разъединения электрических цепей постоянного и переменного тока в составе промышленного оборудования, измерительных приборов, связной аппаратуры и систем управления. Конструкция разъёма обеспечивает надёжное резьбовое сочленение, защищающее контактную группу от самопроизвольного расчленения при вибрационных и ударных воздействиях.

Благодаря приборному исполнению без патрубка разъём монтируется непосредственно на корпус устройства, что делает его удобным для стационарной установки в шкафах управления, блоках питания и преобразовательной технике. Изделие рассчитано на длительную эксплуатацию в составе аппаратуры, работающей как в отапливаемых помещениях, так и на открытом воздухе при условии дополнительной защиты от прямого попадания пыли и влаги со стороны потребителя.

Подтверждённые конструктивные и электрические особенности

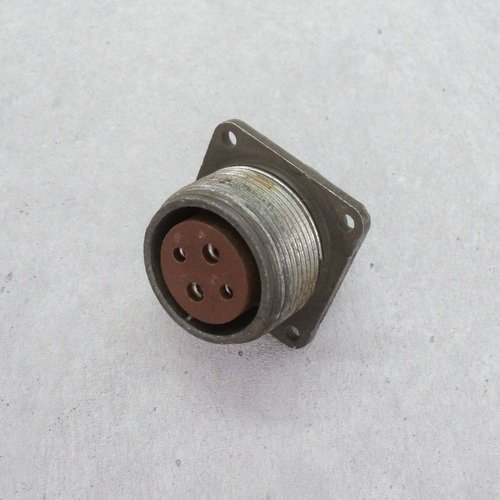

Разъём выполнен в металлическом корпусе с изолятором из карболита. Контактная группа включает четыре вывода, материал контактов — медный сплав с покрытием серебром или никелем. Поляризация одношпоночная, что исключает неправильное совмещение ответных частей при подключении. Сочленение резьбовое, обеспечивающее плотное и стабильное соединение в условиях механических нагрузок.

Основные электрические и эксплуатационные параметры изделия:

• Максимальное рабочее напряжение — до 850 В постоянного тока.
• Рабочий ток на один контакт — до 7–50 А в зависимости от диаметра конкретных контактов в исполнении.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Диапазон рабочей температуры — примерно от −60 до +60…+100 °C, верхний предел зависит от конкретного исполнения с учётом нагрева контактов до +110 °C.
• Допустимо применение при пониженном давлении до порядка 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.).
• Минимальная наработка — не менее 1000 часов.
• Ресурс по количеству сочленений-расчленений — около 500 циклов.
• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с² (около 30 g).
• Устойчивость к ударам до 500 g одиночного действия.

Исполнение «Э» предусматривает работу с экранированным кабелем, что позволяет эффективно снижать влияние внешних электромагнитных помех на передаваемые сигналы. Климатическое исполнение «Г» подтверждает пригодность изделия для эксплуатации в условиях холодного климата, включая регионы с низкими температурами окружающей среды.

Применение

ШР32П4Э применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, связном и измерительном оборудовании, промышленных шкафах управления, станочном оборудовании и системах электропитания. Четырёхконтактная схема позволяет использовать разъём как для силовых цепей, так и для передачи управляющих сигналов в устройствах, где требуется компактное и надёжное разъёмное соединение.

Приборное исполнение без патрубка делает изделие оптимальным для монтажа на лицевые панели, корпуса блоков и распределительные устройства. Разъём сохраняет работоспособность при значительных перепадах температур и механических воздействиях, что расширяет область его применения в промышленной электронике, связи и контрольно-измерительной технике.
