Назначение и область применения

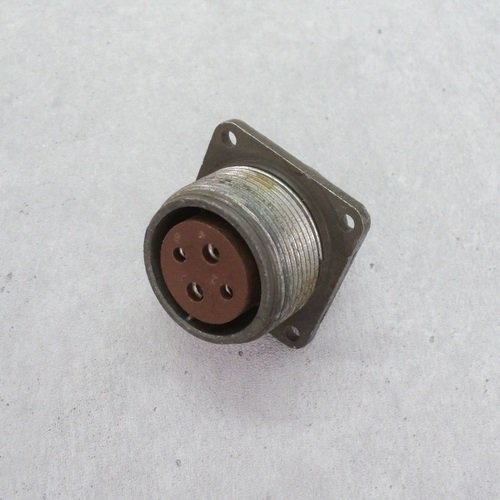

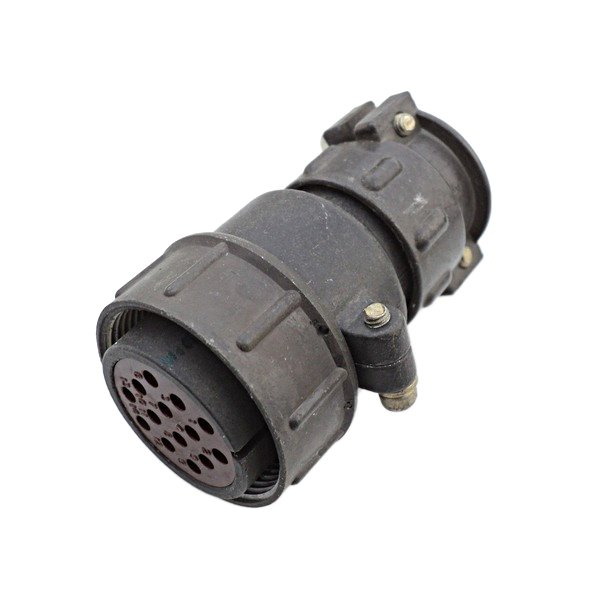

ШР32П4Э представляет собой приборную розетку цилиндрического электрического соединителя серии ШР. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция рассчитана на применение в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное соединение с защитой от внешних воздействий и сохранением стабильных электрических параметров.

Соединитель применяется в промышленной электронике, измерительных комплексах, системах связи и автоматики, а также в иных устройствах, требующих многократного сочленения и расчленения при эксплуатации. Благодаря приборному исполнению розетка монтируется на панель или корпус аппаратуры и служит ответной частью для подключения кабельной вилки.

Расшифровка обозначения

Обозначение ШР32П4Э включает следующие конструктивные признаки:

• ШР — тип соединителя: негерметичный цилиндрический разъём;
• 32 — условный размер корпуса;
• П — конструктивное исполнение: приборная часть без патрубка;
• 4 — число контактов рядов;
• Э — исполнение для экранированного кабеля.

Данная комбинация указывает на розетку с приборным креплением, рассчитанную на работу с экранированным кабелем, что обеспечивает снижение влияния электромагнитных помех на передаваемые сигналы.

Технические характеристики

Соединители серии ШР рассчитаны на максимальное рабочее напряжение до 850 В. Допустимый диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия.

Изделие сохраняет работоспособность при синусоидальной вибрации с частотой от 1 до 5000 Гц и ускорением до 300 метров в секунду в квадрате. Соединитель выдерживает механические удары с ускорением до 500 метров в секунду в квадрате. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжное разделение цепей и низкие токи утечки.

Эксплуатационные показатели

Минимальная наработка соединителя составляет 1000 часов. Допустимое количество сочленений и расчленений достигает 500 циклов, что подтверждает пригодность изделия для многократного использования при техническом обслуживании и ремонте аппаратуры. Срок сохраняемости составляет 15 лет, что позволяет формировать складской запас без риска потери эксплуатационных свойств в течение длительного времени.

Соединитель относится к негерметичному исполнению, поэтому его применение рекомендуется в условиях, исключающих прямое воздействие влаги и агрессивных сред. При монтаже необходимо учитывать требования к заделке экранированного кабеля для сохранения эффективности экранирования в месте соединения.

Комплектация и совместимость

ШР32П4Э является приборной розеткой цилиндрического электрического соединителя серии ШР. Изделие предназначено для сочленения с кабельными вилками соответствующего типоразмера и конструктивного исполнения. Артикул товара — 10037, категория — ШР32.

Год выпуска изделия — 2014. Соединитель относится к серии ШР и рассчитан на стандартные условия применения, характерные для радиоэлектронной аппаратуры промышленного назначения.
