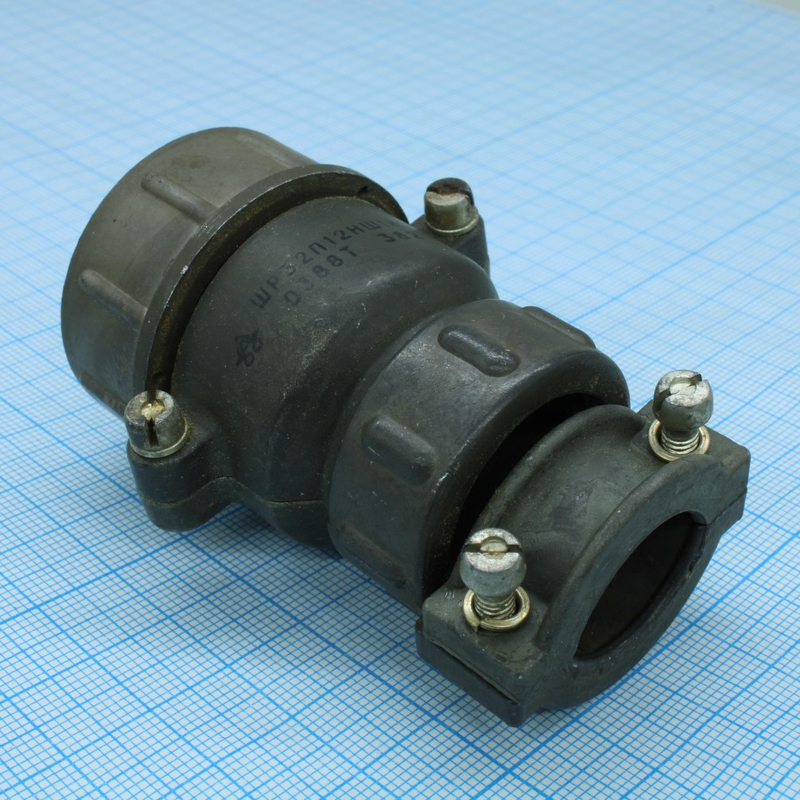

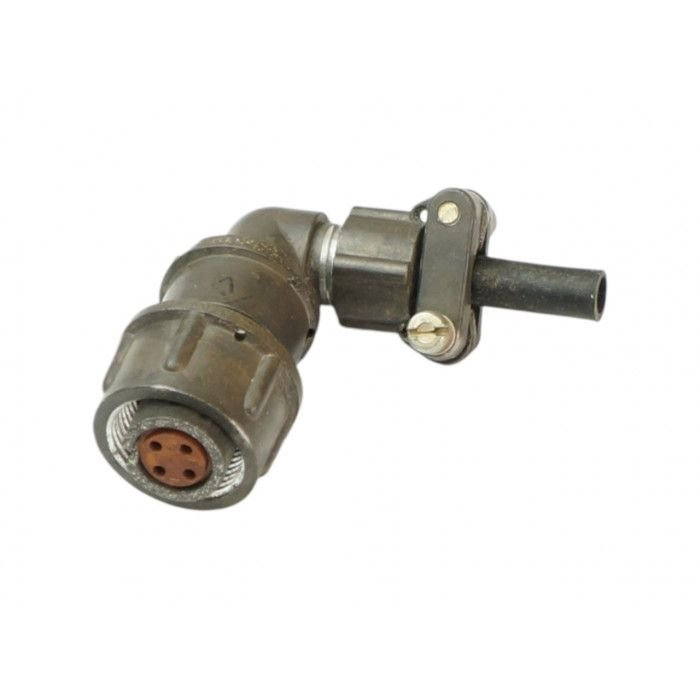

Назначение соединителя ШР32П3НШ4

ШР32П3НШ4 представляет собой цилиндрический низкочастотный соединитель кабельного типа, относящийся к серии ШР32. Изделие выполнено в конструктивном исполнении розетки кабельной и предназначено для организации надёжного разъёмного соединения в электрических цепях постоянного и переменного тока. Рабочий частотный диапазон достигает 3 МГц, что позволяет использовать соединитель в низкочастотных схемах различного назначения. Номинальное рабочее напряжение составляет до 850 В.

Конструкция соединителя обеспечивает стабильный электрический контакт и защиту от неправильного сочленения благодаря наличию одношпоночной поляризации. Изделие рассчитано на применение в условиях, требующих повышенной надёжности соединений и устойчивости к внешним воздействиям. Кабельное исполнение розетки предполагает возможность монтажа непосредственно на кабель с последующей фиксацией и герметизацией места ввода.

Расшифровка обозначения

Маркировка ШР32П3НШ4 содержит полную информацию о конструктивных особенностях изделия. Каждый символ обозначения имеет строго определённое значение:

• ШР — тип соединителя, указывающий на принадлежность к группе штепсельных разъёмов цилиндрической формы;
• 32 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• П — конструктивное исполнение приборной части без патрубка;
• 3 — количество контактов в соединителе;
• НШ — нормальные условия эксплуатации с определённым покрытием контактов, как правило, серебро или никель;
• 4 — вариант исполнения, определяющий конкретную модификацию в рамках серии.

Технические характеристики

Соединитель ШР32П3НШ4 обладает высокими эксплуатационными показателями, подтверждёнными для данной серии. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Устойчивость к механическим ударам достигает 5000 метров на секунду в квадрате, что позволяет применять соединитель в оборудовании, подверженном значительным динамическим нагрузкам.

Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия. Изделие сохраняет функциональность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Сопротивление изоляции составляет не менее 5000 мегаом, что гарантирует отсутствие утечек тока между контактами и корпусом.

Ресурс соединителя составляет 500 циклов сочленений и расчленений, наработка — 1000 часов. Срок сохраняемости изделия достигает 15 лет при соблюдении условий хранения, предусмотренных технической документацией.

Применение

Соединители ШР32П3НШ4 находят широкое применение в авиационной, судостроительной и общей электротехнике. Изделие используется для блочных и кабельных подключений, где требуется высокая степень надёжности электрического контакта и защита от внешних воздействий. Герметичность конструкции и наличие поляризации исключают вероятность ошибочного соединения, что особенно важно в ответственных системах.

Благодаря расширенному температурному диапазону и устойчивости к вибрационным и ударным нагрузкам, соединитель пригоден для эксплуатации в составе бортового оборудования, промышленных установок и аппаратуры специального назначения. Три контакта обеспечивают передачу сигналов или питающих напряжений в соответствии с рабочей схемой подключения.
