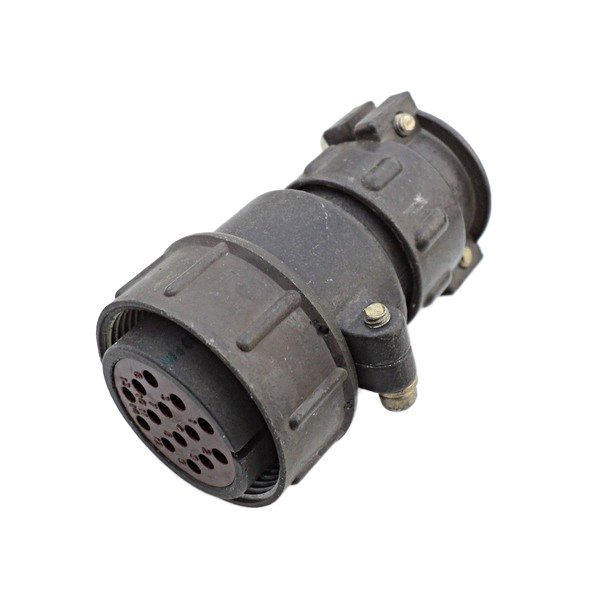

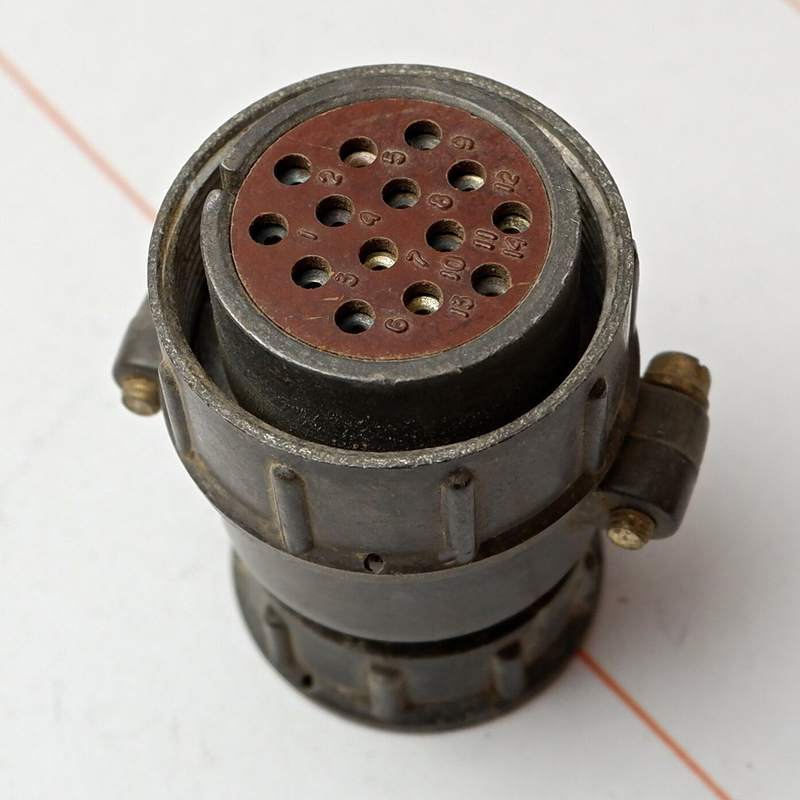

ШР32П1НШ5 — это кабельная розетка из серии цилиндрических соединителей ШР общего назначения. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре, включая внутренние и наружные условия (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Обозначение

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• П — с прямым патрубком.

• 1 — один контакт.

• Н — для неэкранированного кабеля.

• Ш — розетка.

• 5 — сочетание контактов (диаметр 9 мм).

Эта розетка комплектуется с соответствующими вилками ШР и обеспечивает прочное соединение с хвостовиками для проводов сечением до 50 мм².

Технические характеристики

• Рабочий ток: 200 А.

• Максимальное напряжение постоянного тока: 850 В.

• Сопротивление контакта: не более 0,15 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Покрытие контактов: серебро.

Надежность и условия эксплуатации

Соединитель выдерживает 500 сочленений-расчленений и наработку не менее 1000 часов, с сроком хранения 15 лет.

Вибрация: синусоидальная 1–5000 Гц при 300 м/с²; удар одиночный 5000 м/с², многократный 350 м/с²; линейное ускорение 2000 м/с².
