ШР32П1НШ5 — это кабельная розетка из серии промышленных цилиндрических соединителей ШР, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя, 32 — условный размер корпуса, П — с прямым патрубком, 1 — количество контактов (один контакт диаметром 9 мм), Н — для неэкранированного кабеля, Ш — розетка, 5 — сочетание контактов.

Технические характеристики

Розетка рассчитана на рабочий ток до 200 А на контакт и общую токовую нагрузку 200 А, с максимальным напряжением до 850 В.
Сопротивление контакта не превышает 0,15 мОм, сопротивление изоляции — не менее 5000 МОм; хвостовики контактов подходят для проводов сечением до 50 мм².
Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок хранения — не менее 15 лет.

Условия эксплуатации

Работает в диапазоне температур от -60°C до +110°C (с учетом перегрева контактов), при пониженном давлении до 1,3·10⁻⁴ Па.
Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (одиночный — 5000 м/с², многократный — 350 м/с²); климатическое исполнение — УХЛ, негерметичный тип.
Контакты покрыты никелем (или серебром без буквы "Н").

Применение и совместимость

Используется в электрических цепях постоянного и переменного тока (до 3 МГц), взаимосочленяется с блочными вилками ШРГ или 2РТТ.

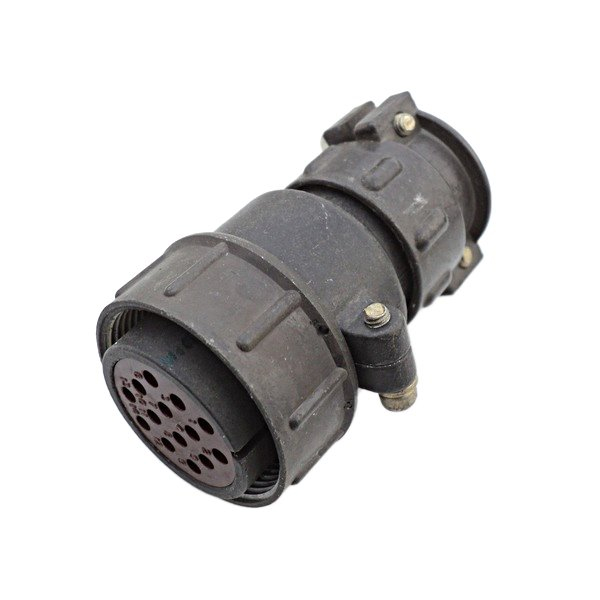

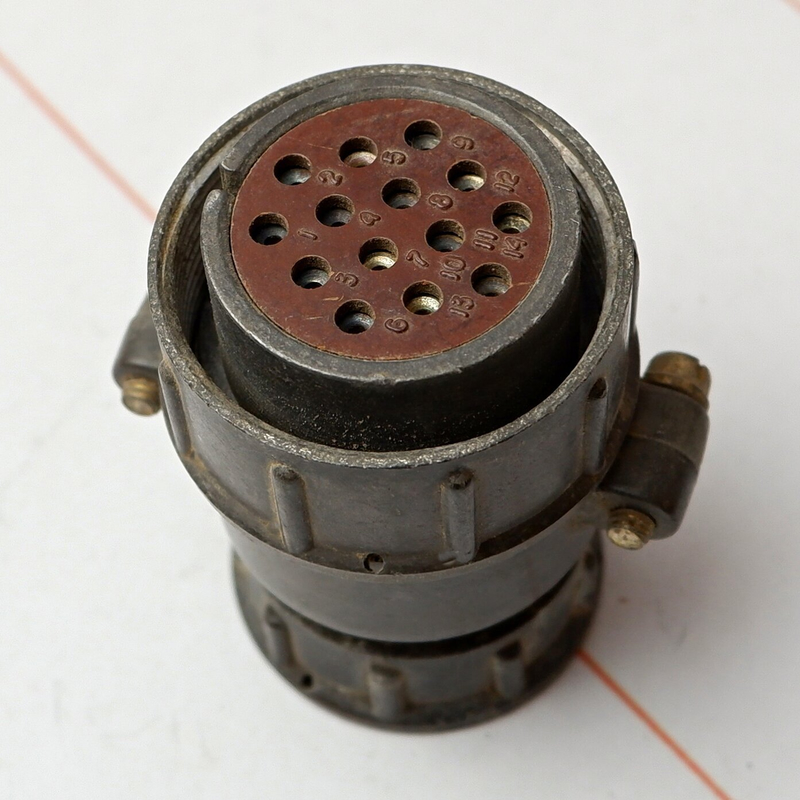

На изображении показан типичный вид кабельной розетки серии ШР с прямым патрубком и техническими чертежами.
