Назначение и область применения

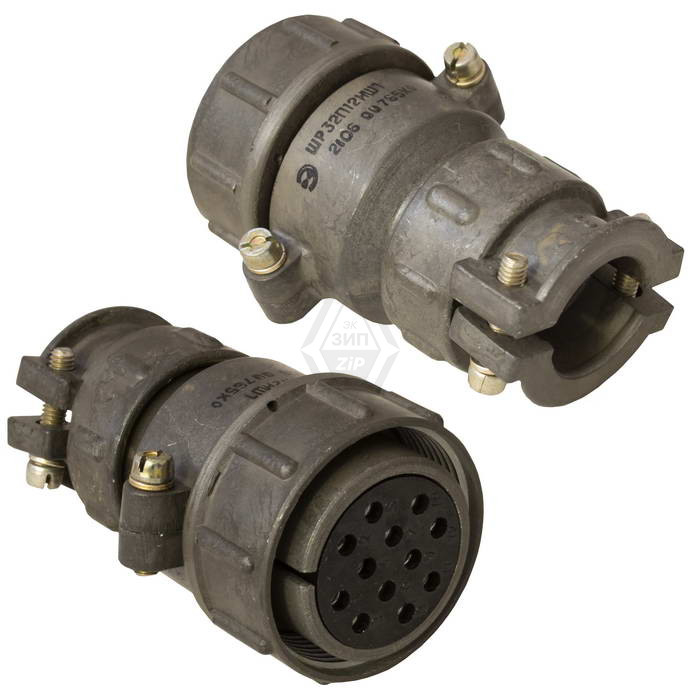

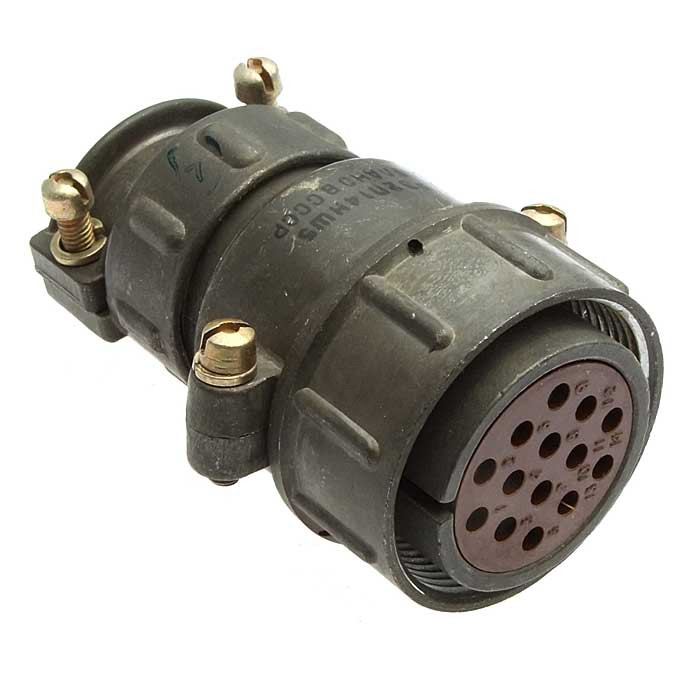

ШР32П1НШ5 представляет собой кабельную розетку с прямым патрубком, разработанную для применения в качестве электрического соединителя общего назначения в радиоэлектронной и радиотехнической аппаратуре. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Соединитель рассчитан на использование в электротехническом и радиоэлектронном оборудовании, где требуется надёжное разъёмное соединение силовых и сигнальных цепей. Конструкция с прямым патрубком обеспечивает удобный вывод кабеля и упрощает монтаж в условиях ограниченного пространства.

Розетка допускает применение как для внутреннего, так и для наружного монтажа. При наружной установке необходимо обеспечить защиту от пыли и воды, поскольку климатическое исполнение изделия соответствует категории УХЛ. Это означает пригодность для эксплуатации в условиях умеренного и холодного климата.

Подтверждённые технические особенности

Изделие отличается высокими электрическими и механическими характеристиками, подтверждёнными для данной серии соединителей. Ниже приведены ключевые параметры.

• Рабочий ток на контакт достигает 200 А.
• Максимальное напряжение постоянного тока составляет до 850 В.
• Диаметр контакта равен 9 мм, покрытие контакта — серебряное.
• Сопротивление контакта не превышает 0,15 мОм.
• Сопротивление изоляции составляет не менее 5000 МОм.
• Устойчивость к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к ударным воздействиям с ускорением до 5000 метров на секунду в квадрате.
• Диапазон рабочих температур от минус 60 до плюс 110 градусов Цельсия.
• Допустимое количество соединений и расчленений — 500 циклов.
• Срок службы изделия составляет не менее 15 лет.

Электрические параметры

Высокое значение рабочего тока на контакт, достигающее 200 А, позволяет использовать розетку в силовых цепях с значительными токовыми нагрузками. Максимальное рабочее напряжение постоянного тока до 850 В расширяет область применения изделия в аппаратуре с повышенным напряжением питания. Низкое переходное сопротивление контакта не более 0,15 мОм способствует снижению нагрева в месте соединения и уменьшению потерь энергии.

Серебряное покрытие контактов диаметром 9 мм обеспечивает стабильное электрическое соединение и защиту контактных поверхностей от окисления. Высокое сопротивление изоляции, составляющее не менее 5000 МОм, гарантирует надёжное разделение цепей и снижает вероятность токов утечки.

Механическая прочность и устойчивость к внешним факторам

Конструкция розетки рассчитана на работу в условиях значительных механических нагрузок. Изделие выдерживает вибрационные воздействия в широком диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также ударные нагрузки с ускорением до 5000 метров на секунду в квадрате. Такие характеристики позволяют применять соединитель в аппаратуре, подверженной тряске и ударам, включая передвижные и транспортные установки.

Диапазон рабочих температур от минус 60 до плюс 110 градусов Цельсия обеспечивает функционирование изделия как в условиях сильного холода, так и при значительном нагреве. Ресурс в 500 циклов соединений и расчленений и срок службы не менее 15 лет подтверждают долговечность и надёжность соединителя при соблюдении условий эксплуатации.

Рекомендации по применению и монтажу

Розетка ШР32П1НШ5 предназначена для соединения электрических цепей в составе электро- и радиоаппаратуры. Прямой патрубок упрощает прокладку кабеля и фиксацию соединителя на корпусе оборудования. При внутреннем монтаже изделие устанавливается внутри приборов и устройств без дополнительной защиты от внешних воздействий.

При наружном монтаже требуется обеспечить защиту от попадания пыли и воды. Для этого необходимо применять соответствующие уплотнительные элементы, кожухи или размещение в герметичных отсеках. Климатическое исполнение УХЛ допускает эксплуатацию в регионах с умеренным и холодным климатом при соблюдении указанных мер защиты.

Перед установкой рекомендуется проверить соответствие ответной части соединителя по типу и количеству контактов, а также убедиться в чистоте контактных поверхностей. Подключение кабеля следует выполнять с учётом допустимого сечения проводников, соответствующего рабочему току до 200 А на контакт.
