Назначение и область применения

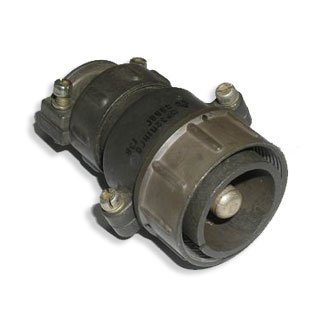

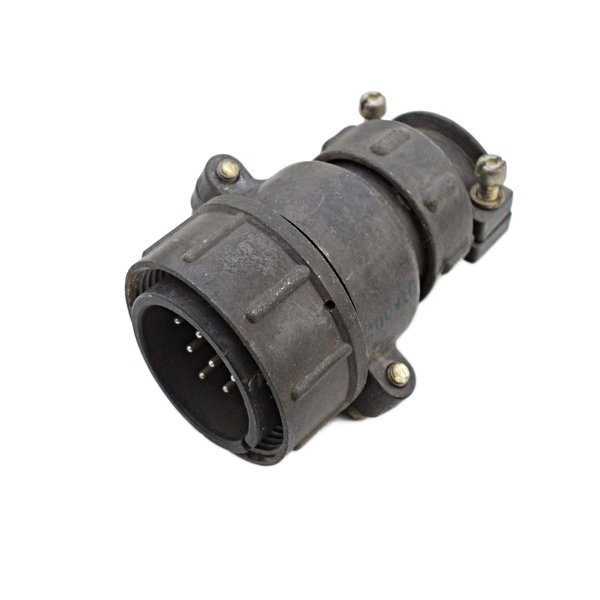

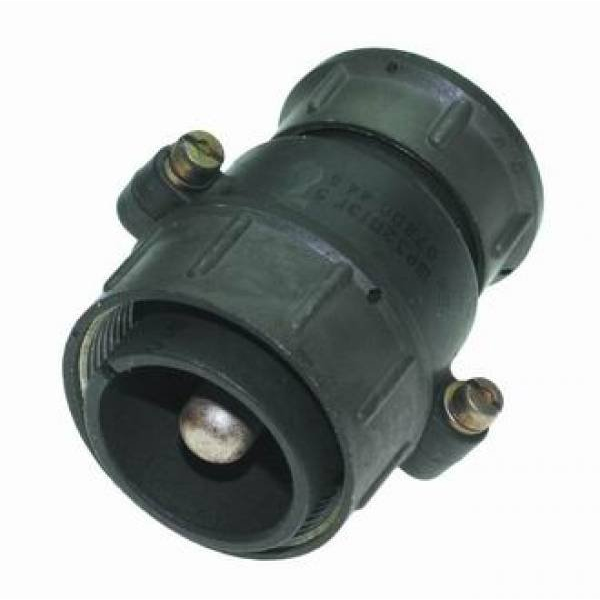

Кабельная вилка ШР32П1НГ5 представляет собой электрический соединитель общего назначения, разработанный для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока, а также для соединения экранированных и неэкранированных кабелей в стационарных и подвижных установках. Благодаря конструктивному исполнению с прямым патрубком вилка обеспечивает удобный ввод кабеля и надежную фиксацию проводников при монтаже.

Соединитель подходит для применения в промышленном оборудовании, измерительных комплексах, системах электропитания и силовых линиях, где требуется разъемное контактное соединение с высокой токовой нагрузкой. Возможность работы при температурах от минус 60 до плюс 60 градусов Цельсия позволяет использовать вилку в сложных климатических условиях, включая неотапливаемые помещения и наружные установки при обеспечении защиты от прямого попадания пыли и влаги.

Технические характеристики

Конструкция вилки рассчитана на значительные электрические нагрузки, что подтверждается следующими параметрами:

• Рабочий ток: до 200 А
• Максимальное рабочее напряжение постоянного тока: 850 В
• Диаметр контактов: 9 мм
• Покрытие контактов: серебро
• Сопротивление контактов: не более 0,15 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество циклов соединения и разъединения: до 500
• Минимальная наработка: 1000 часов
• Срок хранения: не менее 15 лет

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления, что особенно важно при длительной эксплуатации в условиях повышенной влажности. Высокое сопротивление изоляции гарантирует безопасность применения соединителя в цепях с рабочим напряжением до 850 В постоянного тока.

Устойчивость к внешним воздействиям

Вилка ШР32П1НГ5 сохраняет работоспособность при воздействии механических нагрузок и перепадов температур. Изделие выдерживает ускорение при одиночном ударе до 5000 метров на секунду в квадрате и ускорение при многократном воздействии до 350 метров на секунду в квадрате. Температура перегрева контактов допускается до плюс 110 градусов Цельсия, что обеспечивает запас по тепловым режимам при работе с токами, близкими к максимальным значениям.

Диапазон рабочих температур окружающего воздуха от минус 60 до плюс 60 градусов Цельсия делает соединитель пригодным для применения в различных климатических зонах, включая районы с холодным климатом. Прямой патрубок корпуса рассчитан на подключение кабелей сечением до 50 квадратных миллиметров, что позволяет использовать вилку с силовыми проводниками большого сечения.

Конструктивное исполнение и монтаж

Соединение проводников с контактами вилки осуществляется методом пайки, что обеспечивает надежный электрический контакт и механическую прочность соединения. Сочленение с ответной частью выполняется резьбовым способом, гарантирующим плотное прилегание контактных пар и защиту от самопроизвольного разъединения при вибрациях. Корпус изделия имеет условный размер 32, а количество контактов составляет один.

Расшифровка обозначения

• ШР — тип соединителя
• 32 — условный размер корпуса
• П — конструктивное исполнение с прямым патрубком
• 1 — количество контактов
• Н — для неэкранированного кабеля
• Г — вилка
• 5 — обозначение сочетания контактов

Данное обозначение полностью отражает конструктивные особенности изделия и позволяет однозначно идентифицировать его при подборе ответных частей и комплектующих. Вилка предназначена для работы с неэкранированным кабелем, однако может применяться в составе экранированных линий при соответствующей разделке кабеля.

Изделие отличается длительным сроком хранения и высокой механической прочностью, что подтверждается минимальной наработкой в 1000 часов и ресурсом до 500 циклов соединения и разъединения. Эти показатели обеспечивают экономическую эффективность применения вилки в оборудовании с плановым обслуживанием и периодической заменой соединителей.
