Назначение

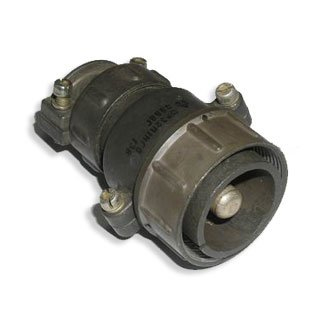

ШР32П1НГ5 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР с одним контактом диаметром 9 мм. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в электро- и радиоаппаратуре. Конструкция рассчитана на применение во внутреннем монтаже в климатическом исполнении УХЛ.

Допускается наружное применение при условии обеспечения защиты от пыли, воды, дождя и прямого солнечного излучения. Соединитель обеспечивает надёжный электрический контакт в составе разъёмных соединений различного оборудования, где требуется передача значительных токов при сохранении стабильных параметров.

Подтверждённые особенности

Изделие ШР32П1НГ5 отличается следующими характеристиками, подтверждёнными технической документацией:

• Рабочий ток — 200 А.
• Максимальное напряжение постоянного тока — до 850 В.
• Сопротивление контакта — не более 0,15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Допустимый перегрев контактов — до плюс 110 градусов Цельсия.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.
• Устойчивость к ударным нагрузкам до 5000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Количество циклов сочленения-расчленения — 500.

Применение серебряного покрытия контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в процессе эксплуатации. Высокое сопротивление изоляции гарантирует безопасность работы при заявленных напряжениях.

Применение

Вилка ШР32П1НГ5 применяется в составе разъёмных соединений электротехнического и радиоэлектронного оборудования, работающего в диапазоне частот до 3 МГц. Изделие востребовано в системах, где требуется коммутация цепей с рабочим током до 200 А и напряжением постоянного тока до 850 В.

Климатическое исполнение УХЛ позволяет использовать соединитель в условиях умеренного и холодного климата. При внутреннем монтаже изделие не требует дополнительной защиты от атмосферных воздействий. При наружном размещении необходимо предусмотреть конструктивные меры, исключающие прямое попадание пыли, воды, дождя и солнечного излучения.

Соединитель сохраняет работоспособность при значительных механических нагрузках, включая вибрационные и ударные воздействия, что расширяет область его применения в промышленном оборудовании и аппаратуре специального назначения. Ресурс по наработке и количеству циклов сочленения позволяет использовать вилку в условиях регулярного технического обслуживания и периодической коммутации цепей.

Технические параметры

Основные рабочие характеристики ШР32П1НГ5 определяют его применимость в высоконагруженных электрических цепях. Низкое сопротивление контакта не более 0,15 мОм уменьшает потери мощности и нагрев в месте соединения. Сопротивление изоляции не менее 5000 МОм обеспечивает надёжную гальваническую развязку между контактом и корпусом.

Температурный диапазон от минус 60 до плюс 60 градусов Цельсия с возможным перегревом контактов до плюс 110 градусов Цельсия позволяет эксплуатировать изделие в широком спектре климатических условий. Устойчивость к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате подтверждает пригодность соединителя для применения в подвижных и вибронагруженных установках.

Изделие рассчитано на не менее чем 500 циклов сочленения и расчленения, что обеспечивает длительный срок службы при регламентном обслуживании оборудования. Минимальная наработка 1000 часов подтверждает надёжность конструкции в условиях непрерывной эксплуатации.

Комплектация и совместимость

Вилка ШР32П1НГ5 поставляется как самостоятельное изделие для монтажа на кабель. Совместимость определяется принадлежностью к серии соединителей ШР с ответными розетками соответствующего типоразмера. Контакт диаметром 9 мм рассчитан на передачу тока до 200 А.

Изделие предназначено для профессионального применения при сборке и ремонте электротехнического оборудования. Подключение производится в соответствии с технической документацией на конкретный тип аппаратуры и действующими нормами электробезопасности.
