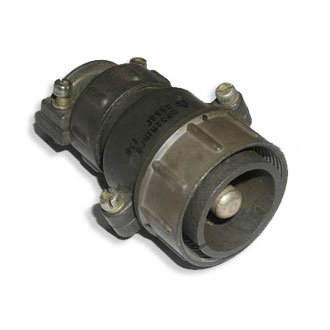

ШР32П1НГ5: надёжный разъём для промышленного оборудования

ШР32П1НГ5 — круглый электрический соединитель из серии ШР, применяемый для создания разъёмных соединений в цепях питания, управления, сигнализации и измерения. Такие разъёмы востребованы в промышленной автоматике, приборостроении, энергетическом оборудовании, испытательных стендах, транспортной технике и специализированных электронных системах.

Конструкция разъёма рассчитана на многократное соединение и разъединение кабельных линий. Это упрощает монтаж, обслуживание и замену отдельных узлов без необходимости переразделывать проводку.

Особенности исполнения ШР32П1НГ5

Маркировка ШР32П1НГ5 указывает на принадлежность изделия к распространённой группе цилиндрических разъёмов ШР. Для данной серии характерны прочный корпус, резьбовое сочленение частей разъёма и фиксированное взаимное положение контактов при подключении.

Ключевые особенности:

• Круглая многоконтактная конструкция для компактного размещения контактной группы.

• Резьбовое соединение, устойчивое к вибрациям и случайному отсоединению.

• Возможность применения в силовых и слаботочных электрических цепях в зависимости от конкретной контактной вставки и схемы включения.

• Защищённое исполнение, подходящее для оборудования с повышенными требованиями к механической прочности соединений.

• Удобство монтажа в составе жгутов, кабелей, шкафов управления и приборных панелей.

• Совместимость с ответными частями соответствующего типоразмера и исполнения серии ШР.

Буква П в обозначении обычно связана с исполнением одной из частей разъёма, а индекс НГ указывает на конструктивные особенности изделия. Точную расшифровку следует сверять с паспортом, техническими условиями и документацией на конкретную модификацию, поскольку параметры зависят от исполнения контактной вставки, покрытия контактов, типа монтажа и климатической категории.

Где применяется разъём

ШР32П1НГ5 может использоваться там, где требуется надёжное разъёмное подключение кабеля к оборудованию. Особенно актуален такой тип соединителя в системах, которые регулярно обслуживаются, демонтируются или работают в условиях механических нагрузок.

Типичные области применения:

• промышленное электрооборудование;

• системы автоматики и диспетчеризации;

• станочное и технологическое оборудование;

• контрольно-измерительные приборы;

• лабораторные установки и испытательные комплексы;

• источники питания и распределительные устройства;

• кабельные жгуты специальной техники;

• системы связи, сигнализации и управления.

Благодаря механической фиксации разъём помогает снизить риск нарушения контакта при вибрации, перемещении оборудования или нагрузке на кабель.

На что обратить внимание при подборе

При выборе ответной части и подготовке к монтажу ШР32П1НГ5 важно оценить не только совпадение серии и типоразмера корпуса. Для корректной работы соединения необходимо проверить полный набор технических параметров.

Особого внимания требуют:

• количество контактов и их расположение;

• нумерация контактов по схеме изделия;

• допустимый ток на контакт;

• рабочее напряжение цепи;

• сечение и тип подключаемого кабеля;

• способ присоединения жил — пайка, обжим или иной предусмотренный вариант;

• тип ответной части разъёма;

• наличие ключа или направляющих элементов;

• требования к герметичности и условиям окружающей среды;

• необходимость экранирования кабеля и корпуса.

Например, даже при внешне похожем корпусе несовпадение контактной вставки или ключевого положения может сделать соединение невозможным либо привести к неправильной коммутации цепей. Поэтому монтаж следует выполнять строго по электрической схеме и документации на конкретное изделие.

Преимущества использования

Разъём ШР32П1НГ5 ценится в технических системах за сочетание ремонтопригодности, механической надёжности и удобства обслуживания. Разъёмное соединение позволяет быстро отключить кабельную линию при диагностике, замене блока или модернизации оборудования.

Использование соединителей серии ШР помогает:

• сократить время технического обслуживания;

• сделать кабельную разводку более аккуратной и структурированной;

• обеспечить повторяемость подключения оборудования;

• снизить вероятность ошибочного соединения при правильном подборе исполнения;

• повысить устойчивость соединения к механическим воздействиям;

• упростить изготовление и замену кабельных сборок.

Итог

ШР32П1НГ5 представляет собой специализированный круглый разъём для создания надёжных электрических соединений в промышленной и приборной технике. При правильном подборе ответной части, соблюдении схемы распайки и учёте электрических нагрузок он обеспечивает удобное, устойчивое и обслуживаемое подключение оборудования.

Для корректного применения ШР32П1НГ5 рекомендуется ориентироваться на техническую документацию: она определяет контактную схему, условия эксплуатации, допустимые электрические параметры и требования к монтажу конкретной модификации.
