ШР32П1ЭШ5 представляет собой блочную вилку (штыревую часть) из серии низкочастотных цилиндрических соединителей ШР нормальных габаритов с резьбовым сочленением и объемным монтажом. Это надежный разъем для работы в электрических цепях промышленного оборудования, приборостроения и других технических систем.

Основные характеристики

Соединитель имеет условный размер корпуса 32 мм и содержит 1 контакт диаметром 9 мм (сочетание "5"), предназначенный для токов до 200 А и напряжения до 850 В. Материал корпуса — алюминиевый сплав с оксидированием (серый цвет), изолятор из бакелита (черный), контакты с серебряным или никелевым покрытием, извлекаемые.

Габариты: длина 40 мм, ширина 40 мм, высота 42 мм; шаг резьбы накидной гайки M36×1,5; расстояние между монтажными отверстиями 32 мм (диаметр отверстий 3,5 мм).

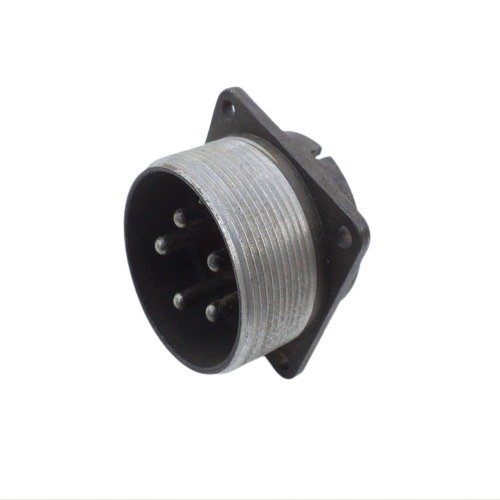

На фото показан типичный вид разъемов серии ШР, включая блочную вилку с серым металлическим корпусом и черным изолятором, предназначенную для панельного монтажа.

Монтаж и соединение

Метод монтажа — механический на панель (приборный), электрический — пайка; поляризация одношпоночная, без патрубка и уплотнительной втулки, негерметичный. Сопротивление контактов не более 0,15 мОм, изоляции — не менее 5000 МОм.

Условия эксплуатации

Рабочий диапазон температур от -60 до +60°C (с учетом перегрева до +100...+110°C), климатическое исполнение УХЛ, влажность до 98% при +25°C. Выдерживает вибрацию 1–5000 Гц с ускорением 30 g, удары до 500 g (однократный) и 35 g (многократный), акустические шумы 170 дБ.

Ресурс: наработка 1000 часов, 500 циклов сочленений-расчленений.
