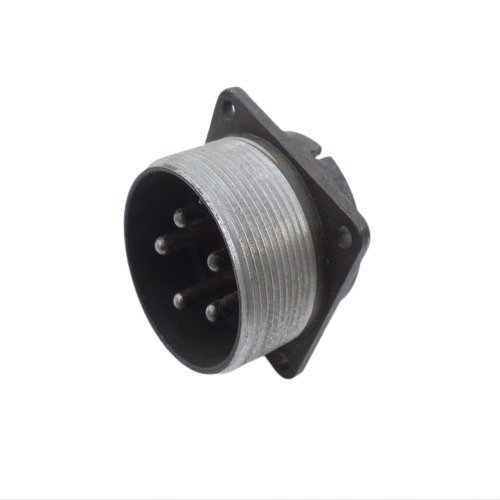

ШР32П1ЭШ5 представляет собой блочную вилку (приборную часть) из серии разъёмов ШР, предназначенную для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Это не герметичный соединитель климатического исполнения УХЛ с одним штыревым контактом диаметром 9 мм (сочетание «5»), без патрубка, с условным размером корпуса 32 мм.

Технические характеристики

Соединитель выдерживает максимальную токовую нагрузку до 200 А на контакт и общую, сопротивление контакта не более 0,15 мОм, рабочее напряжение до 850 В (постоянный, переменный или импульсный ток до 3 МГц).
Он устойчив к синусоидальной вибрации (1–5000 Гц, 30 g), механическим ударам (до 500 g одиночный, 35 g многократный), работает при температурах от -60 до +60°C (с перегревом контактов до +110°C), относительной влажности 98% и пониженном давлении.
Сопротивление изоляции не менее 5000 МОм, ресурс — 1000 часов наработки, 500 сочленений-расчленений, срок сохраняемости 15 лет.

Конструкция и материалы

Корпус из алюминиевого сплава или пластмассы (М), покрытие оксидированное или аналогичное, цвет серый; контакты с покрытием никелем (Э), хвостовики для проводов сечением до 50 мм².
Поляризация одношпоночная, извлекаемые круглые контакты, монтаж на блок с расстоянием между отверстиями 32 мм; ширина корпуса ~40 мм, высота ~42 мм.
Изолятор из карболита, без уплотнительной втулки.

Применение

Используется как соединитель общего назначения в промышленной аппаратуре для высокотоковых цепей, устойчив к вибрациям, ударам и экстремальным условиям.
Соответствует ТУ НКЦС.434410.504, АШДК.434410.060 ТУ и др.
