ШР32П1ЭШ5 представляет собой блочную вилку серии низкочастотных цилиндрических соединителей ШР с резьбовым сочленением и нормальными габаритами. Это приборная (блочная) часть с одним штыревым контактом диаметром 9 мм в сочетании "5", предназначенная для монтажа на панель или блок с пайкой.

Основные характеристики

• Условный размер корпуса: 32 мм (расстояние между монтажными отверстиями).

• Габаритные размеры: 40×40×42 мм (длина × ширина × высота).

• Материал корпуса: алюминиевый сплав (оксидированный, серый цвет); изолятор — бакелит (черный).

• Максимальное рабочее напряжение: 850 В; ток на контакт: до 200 А.

• Рабочая температура: от -60 до +60°C (климатическое исполнение УХЛ, влажность до 98% при +25°C).

Электрические параметры

Соединитель рассчитан на частоты до 3 МГц в цепях постоянного и переменного тока. Сопротивление контакта не превышает 0,15 мОм, сопротивление изоляции — не менее 5000 МОм. Количество сочленений-расчленений — до 500, наработка — минимум 1000 часов.

Механические свойства

• Метод сочленения: резьбовой (шаг накидной гайки M36×1,5).

• Вибрация: синусоидальная 1–5000 Гц, до 30 g (300 м/с²).

• Удары: многократные до 35 g, однократные до 500 g.

• Поляризация: одношпоночная; контакты извлекаемые, негерметичный.

Применение

Используется в промышленной электронике, приборостроении и оборудовании для надежного соединения цепей в условиях вибраций, ударов и перепадов температур. Соответствует НКЦС.434410.504 ТУ.

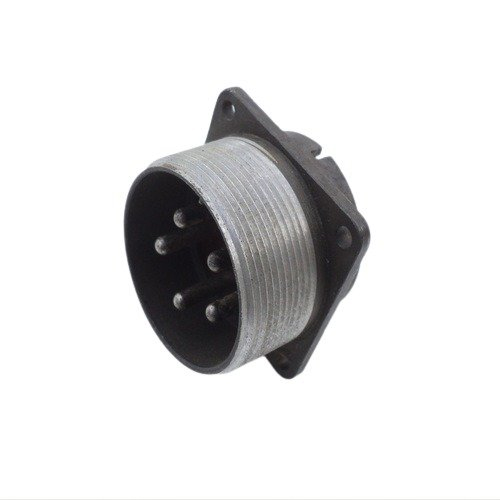

На изображении показаны типичные цилиндрические разъемы серии ШР, включая блочные вилки аналогичного исполнения, с металлическим корпусом и штыревыми контактами.
