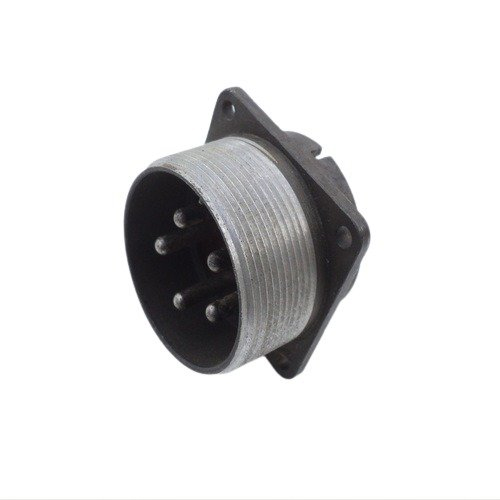

ШР32П1ЭШ5 представляет собой блочную вилку серии ШР — низкочастотные цилиндрические соединители нормальных габаритов с резьбовым соединением и объемным монтажом.

Основные характеристики

Это приборная вилка без патрубка с одним штыревым контактом диаметром 9 мм (сочетание контактов «5»), предназначенная для соединения электрических цепей в электро- и радиоаппаратуре. Корпус из алюминиевого сплава с оксидным покрытием (серый цвет), изолятор из бакелита (черный), контакты извлекаемые с серебряным или никелевым покрытием. Габариты: 40×40×42 мм, шаг резьбы накидной гайки M36×1,5, монтаж на панель пайкой, одношпоночная поляризация.

Назначение и применение

Соединитель работает в цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В, подходит для внутренней установки в аппаратуру. Климатическое исполнение УХЛ (от -60 до +60°C, влажность до 98% при +25°C), негерметичный.

Электрические параметры

Сопротивление контакта не более 0,15 мОм, токовая нагрузка на контакт до 200 А. Сопротивление изоляции ≥5000 МОм.

Механические и надежные характеристики

Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g (однократные) и 35 g (многократные), ≥500 соединений-расчленений, наработка ≥1000 часов. Соответствует НКЦС.434410.504ТУ или аналогичным.
