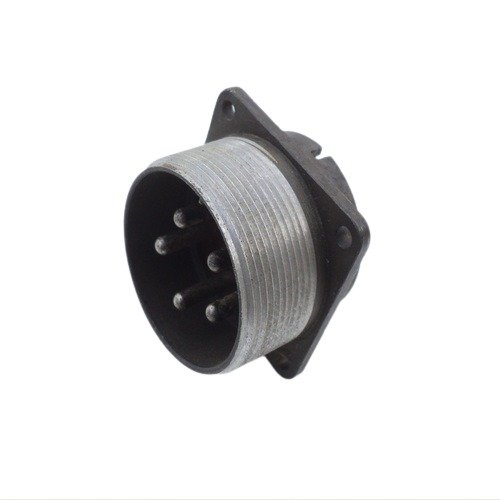

ШР32П1ЭШ5 — это низкочастотная цилиндрическая блочная вилка серии ШР, предназначенная для соединения электрических цепей в аппаратуре с резьбовым сочленением и одним штырьковым контактом Ø 9 мм. Условный размер корпуса — 32, сочленение одношпоночное, монтаж на панель, а электрическое соединение выполняется пайкой.

Назначение

Этот соединитель применяют для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Он рассчитан на работу в цепях постоянного, переменного и импульсного тока.

Основные особенности

• Тип контакта: штырь, 1 контакт, диаметр 9 мм.

• Метод сочленения: резьбовой.

• Монтаж: на панель, соединение проводов — пайкой.

• Материал корпуса: алюминиевый сплав А-22, покрытие — оксидирование.

• Материал изолятора: бакелит; цвет изолятора — черный.

• Герметичности нет, уплотнительная втулка не предусмотрена.

Электрические и механические параметры

По данным каталога, максимальное рабочее напряжение для этой серии указывается до 850 В, а частота — до 3 МГц. Сопротивление контактов не более 0,15 мОм, сопротивление изоляции — не менее 5000 МОм. Соединитель выдерживает вибрацию, удары и работу в диапазоне температур примерно от -60 до +60 °C, с климатическим исполнением УХЛ.

Что означает обозначение

В маркировке ШР32П1ЭШ5 обычно читаются такие признаки: ШР — тип соединителя, 32 — условный размер корпуса, П1 — вариант исполнения, Э — конструктивная особенность, Ш5 — сочетание контактов и вариант исполнения. На практике это помогает быстро понять, какой именно ответный разъем и способ монтажа нужны для совместимости.

Практический смысл

Если говорить простыми словами, это прочный промышленный разъем для силовых и сигнальных соединений в аппаратуре, где важны надежность, устойчивость к вибрации и удобство разборного соединения. Он не относится к герметичным решениям, поэтому чаще используется внутри корпусов или в защищенной среде.
