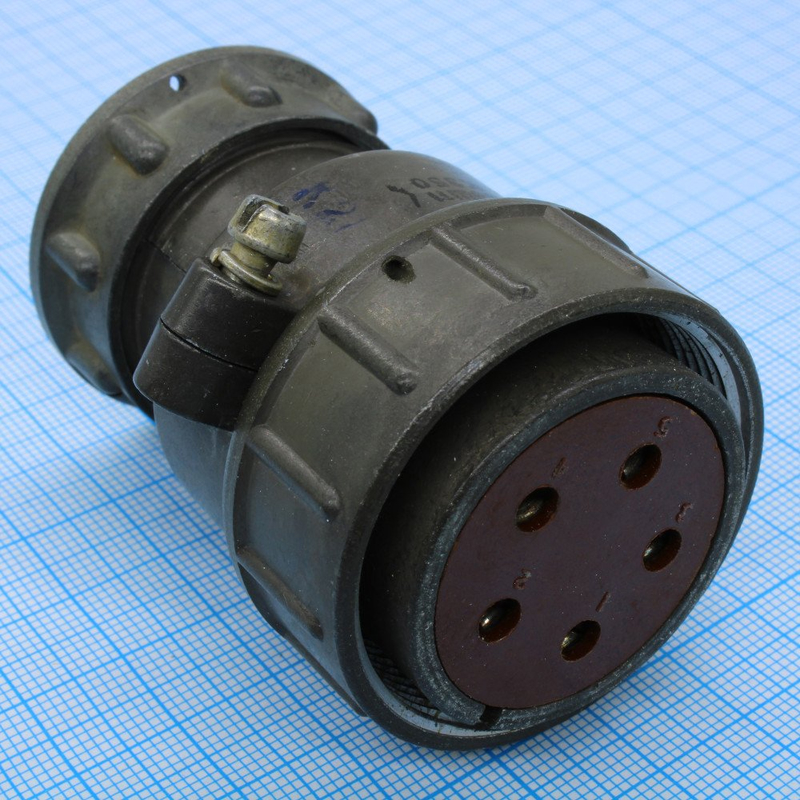

ШР32П1ЭШ5 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР объемного монтажа с резьбовым сочленением нормальных габаритов. Она предназначена для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком.

• 1 — количество контактов (1 шт., диаметр 9 мм).

• Э — гайка патрубка для экранированного кабеля.

• Ш5 — исполнение (вероятно, с кожухом).

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку 200 А на контакт и общую. Сопротивление контакта не превышает 0,15 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Он негерметичный, климатика УХЛ, контакты из серебра или никеля.

Надежность и условия эксплуатации
