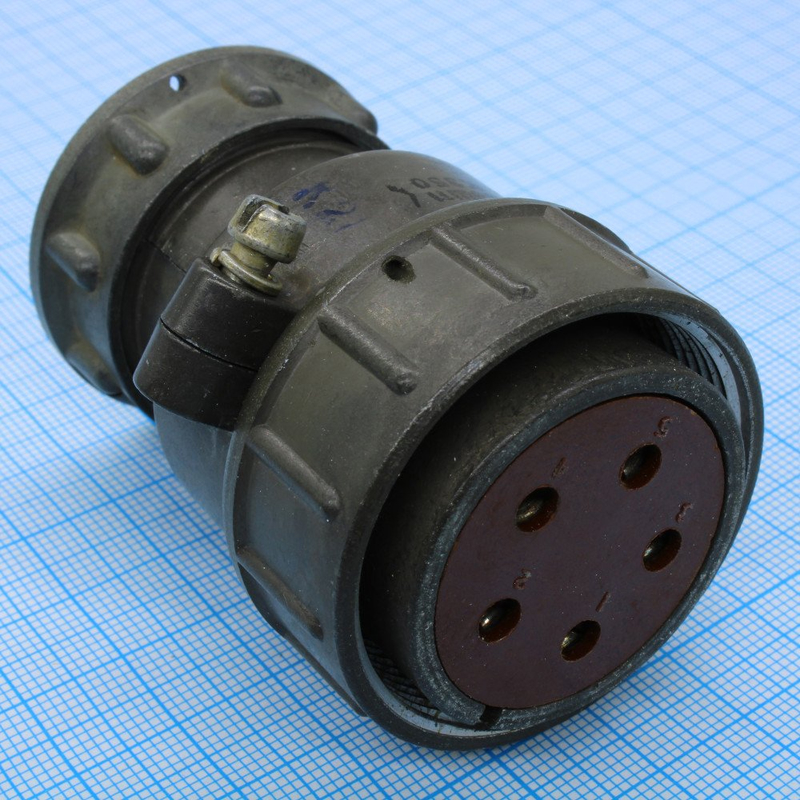

ШР32П1ЭШ5 представляет собой кабельную розетку серии ШР — низкочастотных цилиндрических соединителей объемного монтажа с резьбовым сочленением нормальных габаритов. Она предназначена для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение ШР32П1ЭШ5 расшифровывается следующим образом: ШР — тип соединителя, 32 — условный размер корпуса, П — прямой патрубок, 1 — количество контактов, Э — гайка для экранированного кабеля, Ш5 — конкретная модификация. Это негерметичный соединитель климатика УХЛ, подходящий для экранированного кабеля.

Технические характеристики

Розетка имеет 1 контакт диаметром 9 мм с сопротивлением не более 0,15 мОм и максимальной токовой нагрузкой 200 А на контакт и общую. Сопротивление изоляции составляет не менее 5000 МОм, контакты покрыты серебром или никелем. Она выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), количество сочленений — до 500, наработка — минимум 1000 часов.

Габариты и применение

Основные размеры: резьба D1 — M36x1,5 мм, D2max — 41,5 мм, d1min — 25 мм, Hmax — 53,1 мм, Lmax — 60,1 мм. Используется в электро- и радиооборудовании, контрольно-измерительных приборах для надежного подключения кабелей. Соответствует ТУ, таким как АШДК.434410.060 ТУ и ГЕО.364.108 ТУ.
