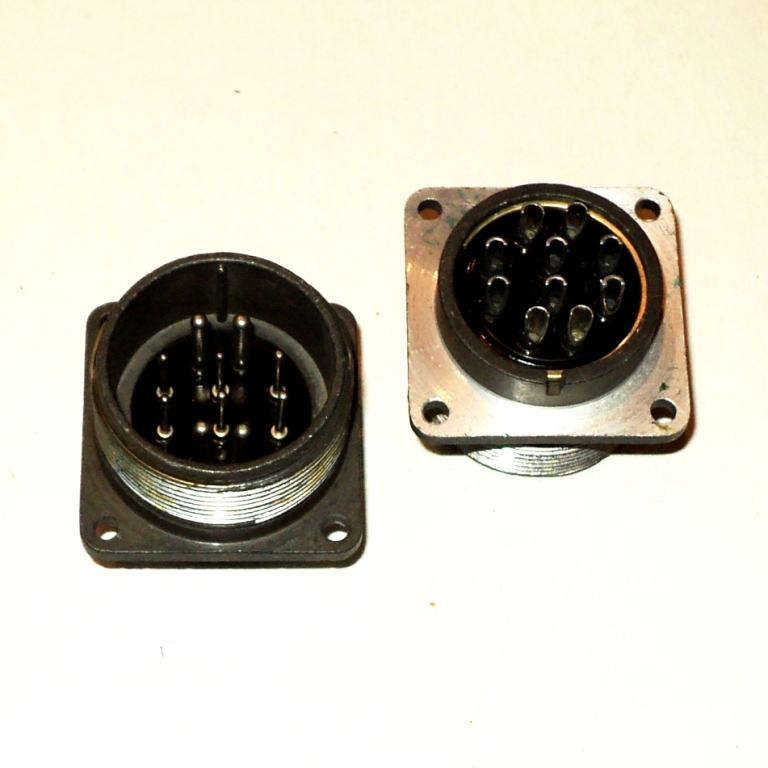

ШР32П1ЭШ5: надёжный цилиндрический разъём для силовых электрических цепей

ШР32П1ЭШ5 — низкочастотный цилиндрический соединитель серии ШР, рассчитанный на подключение электрических цепей с высокой токовой нагрузкой. Исполнение с одним контактом диаметром 9 мм подходит для аппаратуры, кабельных линий, силовых узлов и оборудования, где важны устойчивость соединения, механическая прочность и удобство обслуживания.

Соединитель применяется для разъёмного соединения проводов, кабелей, блоков и отдельных узлов электрической и радиоэлектронной аппаратуры. Конструкция ориентирована на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Конструкция ШР32П1ЭШ5

Маркировка ШР32П1ЭШ5 отражает основные конструктивные особенности изделия:

• ШР — серия цилиндрических низкочастотных разъёмов.

• 32 — условный размер корпуса.

• П — прямой патрубок в кабельном исполнении.

• 1 — один контакт.

• Э — исполнение, рассчитанное на экранированный кабель.

• Ш5 — контактная схема с одним контактом диаметром 9 мм.

В зависимости от конкретного исполнения разъём может использоваться как кабельная розетка либо как блочная вилка. Соединение выполняется резьбовым способом, а одношпоночная поляризация помогает исключить неправильную ориентацию при стыковке частей разъёма.

Основные технические характеристики

Указанные параметры характерны для исполнения ШР32П1ЭШ5 с одним силовым контактом Ø9 мм. Перед включением изделия в проект следует сверять требования конкретной документации и исполнения разъёма.

Особенности и преимущества

Главная особенность ШР32П1ЭШ5 — применение одиночного контакта увеличенного диаметра. Это делает разъём практичным решением для подключения силовых проводников и оборудования, где требуется передавать значительный ток через компактный разъёмный узел.

Ключевые преимущества:

• Надёжное резьбовое сочленение, устойчивое к вибрационным и механическим нагрузкам.

• Один силовой контакт диаметром 9 мм для цепей с высокой токовой нагрузкой.

• Серебряное или никелевое покрытие контактов в зависимости от исполнения.

• Возможность подключения экранированного и неэкранированного кабеля.

• Монтаж контактов пайкой, обеспечивающий стабильное электрическое соединение.

• Эксплуатация при отрицательных температурах до −60 °C.

• Одношпоночная поляризация, упрощающая корректное соединение частей разъёма.

• Негерметичное исполнение, которое при наружном использовании требует защиты от влаги и пыли.

Где применяется ШР32П1ЭШ5

Разъём ШР32П1ЭШ5 востребован в оборудовании, где необходимо регулярно соединять и разъединять силовые цепи без потери надёжности контакта. Он может использоваться в следующих направлениях:

• Электротехнические шкафы и силовые блоки.

• Промышленные установки и производственное оборудование.

• Контрольно-измерительные комплексы.

• Радиоэлектронная аппаратура.

• Системы электропитания и коммутации.

• Кабельные сборки с экранированными проводами.

• Оборудование, работающее при вибрациях, ударах и температурных перепадах.

При правильном подборе ответной части, соблюдении технологии пайки и защите от внешних воздействий ШР32П1ЭШ5 обеспечивает долговечное разъёмное подключение в условиях промышленной эксплуатации.

Что учитывать при монтаже

Перед установкой ШР32П1ЭШ5 важно проверить соответствие контактной части и ответного разъёма, назначение исполнения — кабельное или приборное, а также параметры подключаемого кабеля. Для контактных хвостовиков допускается присоединение проводников сечением до 50 мм², а число перепаек ограничено: многократный перегрев может ухудшить характеристики контактного узла.

Для сохранения электрических параметров следует тщательно очищать поверхности перед пайкой, контролировать качество изоляции, не допускать перекоса резьбового соединения и предотвращать попадание влаги и загрязнений внутрь корпуса. В наружных установках разъём необходимо размещать в защищённой зоне или применять дополнительную оболочку, поскольку базовое исполнение не относится к герметичным.
