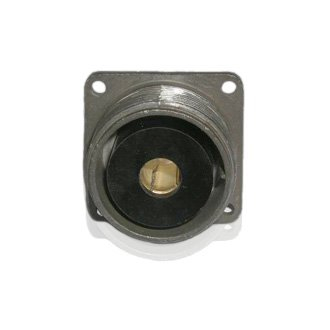

ШР32П1ЭГ5 — это вилка кабельная цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в радио‑ и электроаппаратуре в цепях постоянного, переменного и импульсного тока частотой до примерно 3 МГц.

Расшифровка обозначения

• ШР — тип цилиндрического объемного разъёма семейства ШР.

• 32 — условный размер корпуса, габаритный ряд.

• П — прямой патрубок (кабельный корпус с прямым выходом кабеля).

• 1 — количество контактов в разъёме.

• Э — предназначен для экранированного кабеля.

• Г — вилка (кабельная часть).

• 5 — код «сочетания контактов» (указывает тип и диаметр контакта; в данном случае один контакт диаметром 9 мм).

Конструкция и исполнение

• Корпус металлический, изолятор, как правило, выполнен из карболита или аналогичного термореактивного материала.

• Контакт один, штыревой, с диаметром около 9 мм, с серебряным покрытием.

• Соединение — резьбовое, с возможностью экранирования кабеля; используется для кабель‑приборных сочленений в устройствах связи, управления и питания.

Основные электрические характеристики

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Рабочий ток на один контакт — до 200 А, что делает разъём пригодным для высокотоковых цепей.

• Сопротивление контакта — не более 0,15 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические параметры

• Количество циклов сочленения и разъединения — до 500 циклов.

• Минимальная наработка — не менее 1000 часов, срок сохраняемости — не менее 15 лет.
