ШР32П1ЭГ5 представляет собой кабельную вилку серии ШР — низкочастотные цилиндрические соединители общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

Условное обозначение ШР32П1ЭГ5 расшифровывается следующим образом: ШР — тип соединителя, 32 — условный размер корпуса, П — с прямым патрубком, 1 — количество контактов, Э — для экранированного кабеля, Г — вилка, 5 — сочетание контактов.

Основные характеристики

Вилка рассчитана на рабочий ток до 200 А и максимальное напряжение постоянного тока не более 850 В. Диаметр контактов составляет 9 мм с серебряным покрытием, сопротивление контакта — 0,15 мОм, а сопротивление изоляции — не менее 5000 МОм. Хвостовики контактов подходят для проводов сечением до 50 мм², количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

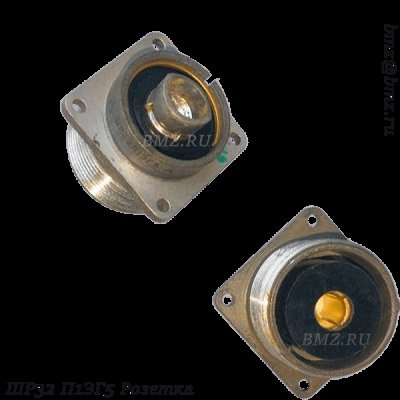

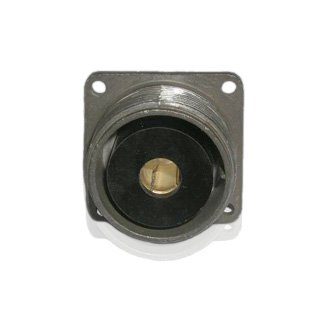

На изображении показан типичный вид вилки серии ШР32 с патрубком, аналогичный ШР32П1ЭГ5, с одним штыревым контактом и элементами для экранированного кабеля.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением 300 м/с², одиночный механический удар 5000 м/с² и многократный — 350 м/с², линейное ускорение — 2000 м/с². Предназначен для внутреннего и наружного применения (с защитой от пыли и воды) в климатическом исполнении УХЛ, рабочая температура от -60 до +100 °С. Срок сохраняемости — не менее 15 лет.
