ШР32П1ЭГ5 представляет собой кабельную вилку серии ШР — низкочастотные цилиндрические соединители общего назначения для радиоэлектронной и радиотехнической аппаратуры. Это разъём с одним штыревым контактом диаметром 9 мм, прямым патрубком и гайкой ЭГ5 для экранированного кабеля.

Назначение

Вилка предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, как внутри помещений, так и снаружи при защите от пыли и влаги (климатическое исполнение УХЛ). Она используется для подсоединения проводов сечением до 50 мм² и выдерживает до 500 циклов соединений-расчленений.

Технические характеристики

Соединитель рассчитан на рабочий ток до 200 А и максимальное напряжение постоянного тока не более 850 В. Сопротивление контакта — не более 0,15 мОм, сопротивление изоляции — не менее 5000 МОм, покрытие контактов — серебро.

Дополнительные параметры:

• Рабочая температура: от -60 до +100 °С.

• Минимальная наработка: 1000 часов, срок хранения: не менее 15 лет.

• Хвостовики контактов позволяют до 3 перепаек.

Механические свойства

Вилка устойчива к вибрации (1–5000 Гц, ускорение 300 м/с²), ударам (одиночный — 5000 м/с², многократный — 350 м/с²) и линейным нагрузкам до 2000 м/с². Корпус металлический, изолятор — карболит.

Расшифровка обозначения

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• П — прямой патрубок.

• 1 — количество контактов.

• ЭГ5 — гайка для экранированного кабеля, сочетание контактов «5».

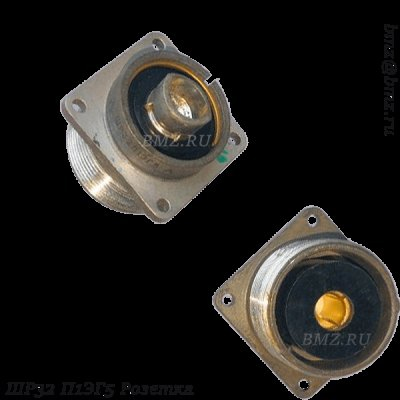

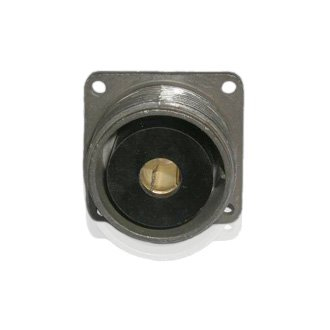

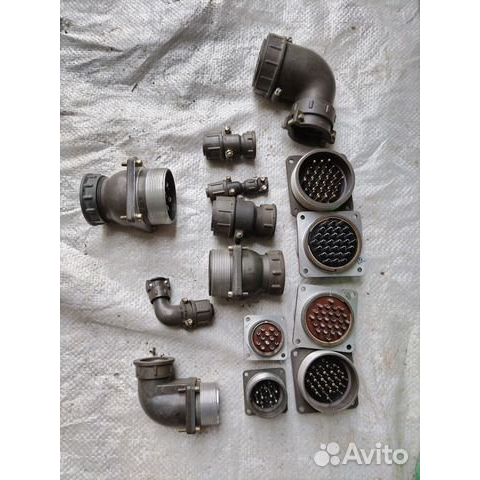

На изображении показан типичный цилиндрический разъём серии ШР с патрубком и фиксаторами, аналогичный ШР32П1ЭГ5 по конструкции.
