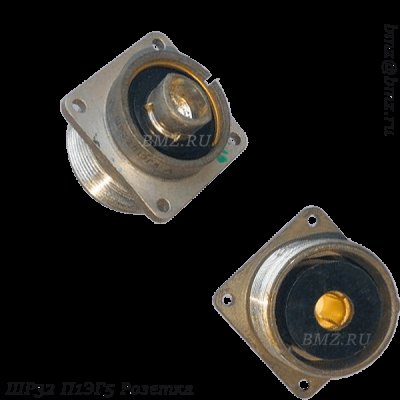

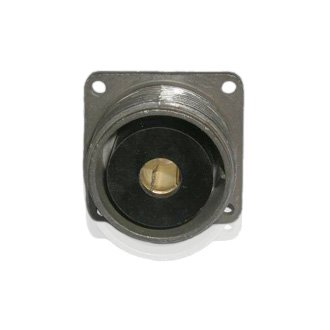

ШР32П1ЭГ5 — это одноконтактная цилиндрическая вилка кабельная из серии низкочастотных соединителей ШР общепромышленного назначения, предназначенная для экранированных кабелей и работы в электрических цепях постоянного, переменного и импульсного тока.

Расшифровка обозначения

• ШР — тип соединителя (низкочастотный цилиндрический разъём общего назначения).

• 32 — условный размер корпуса (габаритный диаметр).

• П — конструктивное исполнение с прямым патрубком для кабельной части.

• 1 — количество контактов один .

• Э — для экранированного кабеля (есть зажим экранирующей оболочки).

• Г — вилка кабельная (кабельный разъём‑вилка).

• 5 — сочетание контактов (в данном случае — один контакт Ø 9 мм, согласно ряду типоразмеров серии ШР).

Основные технические характеристики

• Тип контакта : штыревой (штырь) вилки, обычно покрыт серебром, диаметр около 9 мм .

• Максимальное рабочее напряжение : до 850 В постоянного или переменного тока (амплитудное значение).

• Максимальный рабочий ток на один контакт : до 200 А (в зависимости от конкретного исполнения и диаметра контакта).

• Сопротивление контакта : порядка 0,15 мОм и ниже.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм .

• Рабочий диапазон температур : примерно от −60 °C до +100 °C , в зависимости от исполнения и условий.

Конструкция и монтаж

• Корпус изготовлен из металла , изолятор — из термореактивной пластмассы (карболит) , что обеспечивает высокую механическую прочность и устойчивость к нагреву.

• Вилка предназначена для прямого монтажа на кабель с экранированной оболочкой, выход кабеля через патрубок с возможностью зажима экрана и фиксации оболочки.

• Сочленение с ответной розеткой (гнездом ШР32…) — резьбовое , герметизация обеспечивается уплотнением; количество допустимых сочленений‑расчленений — до 500 циклов .
