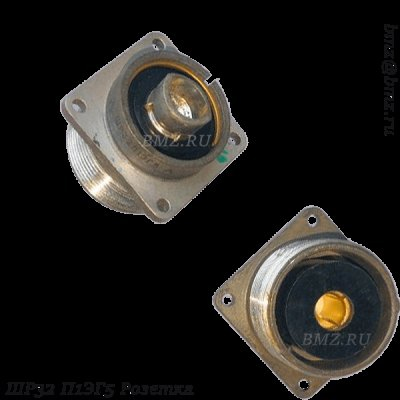

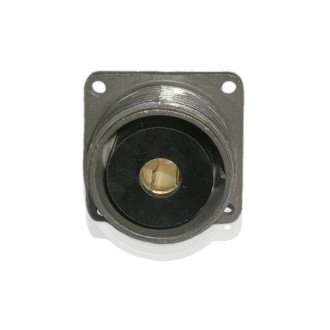

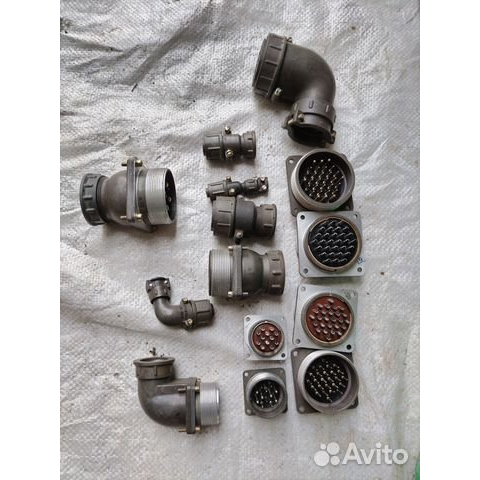

ШР32П1ЭГ5 — это кабельная вилка из серии промышленных цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она подходит для работы с экранированным кабелем в условиях переменного, постоянного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком.

• 1 — количество контактов (1 шт.).

• Э — для экранированного кабеля.

• Г — вилка (штыревой тип контактов).

• 5 — сочетание контактов (диаметр 9 мм).

Технические характеристики

Соединитель выдерживает рабочий ток до 200 А на контакт, имеет сопротивление контакта не более 0,15 мОм и сопротивление изоляции не менее 5000 МОм в нормальных условиях. Покрытие контактов — серебро, хвостовики позволяют подсоединять провода сечением до 50 мм². Количество циклов сочленения-расчленения — до 500, срок сохраняемости — не менее 15 лет.

Механические и климатические параметры

Вилка устойчива к синусоидальной вибрации (1–5000 Гц, ускорение 300 м/с²), механическим ударам (до 5000 м/с² одиночный) и линейной нагрузке до 2000 м/с². Работает в диапазоне температур от -60 до +100 °C, предназначена для внутреннего и наружного применения (с защитой от пыли и влаги) в климатическом исполнении УХЛ. Материал корпуса — металл, изолятора — карболит.

Применение

ШР32П1ЭГ5 используется как соединитель общего назначения в промышленных системах, где требуется высокая токовая нагрузка и надежность в герметичных соединениях с резьбовым сочленением. Минимальная наработка — 1000 часов, количество перепаек контактов — не более 3.
