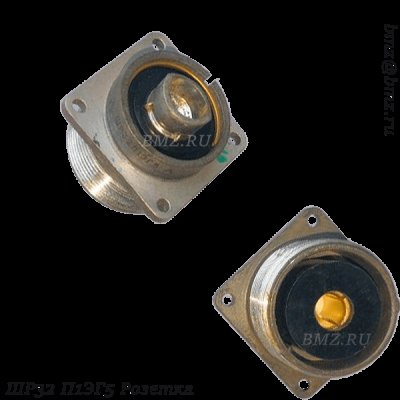

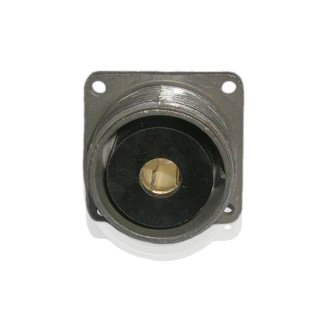

Вилка кабельная ШР32П1ЭГ5 относится к серии цилиндрических разъёмов ШР , предназначенных для применения в радио‑ и силовой электротехнической аппаратуре, в том числе в составе кабельных перемычек и силовых линий.

Расшифровка обозначения

• ШР – тип цилиндрического соединителя общего назначения.

• 32 – условный размер корпуса (габаритный диаметр).

• П – прямой патрубок для кабеля.

• 1 – количество контактов в разъёме.

• Э – исполнение для экранированного кабеля (с металлическим экраном‑оболочкой).

• Г – вилка (подключаемая к кабелю, штыревой контакт).

• 5 – сочетание контактов (один силовой контакт диаметром около 9 мм).

Электрические параметры

• Номинальный рабочий ток – до 200 А на одиночный контакт.

• Максимальное рабочее напряжение постоянного тока – не более 850 В .

• Диаметр основного контакта – 9 мм , с серебряным покрытием.

• Сопротивление контакта – не более 0,15 мОм , сопротивление изоляции в нормальных условиях – не менее 5000 МОм .

Конструкция и монтаж

• Вилка рассчитана на подключение к кабелю с сечением жилы до 50 мм² , что позволяет использовать её в силовых цепях средней и высокой мощности.

• Контакты выполняются под пайку ; количество допустимых перепаек – не более 3 , что ориентировано на ремонты и ревизии.

• Корпус и изолятор сохраняют работоспособность в диапазоне температур примерно от –60 до +100 °C , разъём может применяться как внутри, так и снаружи оборудования при защите от пыли и влаги.
