Назначение

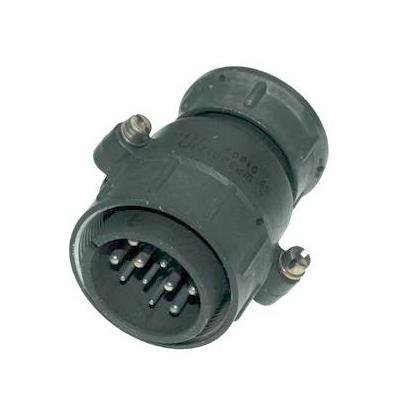

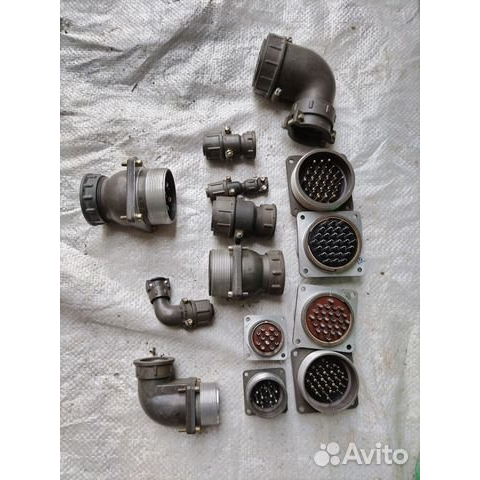

ШР32П1ЭГ5 — это кабельная вилка из серии низкочастотных цилиндрических разъёмов типа ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока и применяется в промышленной и специальной аппаратуре, в том числе в условиях повышенной вибрации и механических нагрузок.

Вилка относится к категории ШР32 и используется там, где требуется надёжное электрическое соединение с повышенной токовой нагрузкой. Благодаря резьбовому сочленению обеспечивается устойчивый контакт и защита от самопроизвольного разъединения при эксплуатации.

Подтверждённые особенности

Электрические параметры

• Тип соединения: цилиндрический разъём серии ШР, резьбовое сочленение.
• Количество контактов: один силовой контакт диаметром примерно 9 миллиметров.
• Максимальный рабочий ток: порядка 200 ампер на контакт.
• Максимальное напряжение: до около 850 вольт постоянного тока.
• Контакты обычно имеют серебряное или серебро-никелевое покрытие.
• Сопротивление контакта — не более 0,15 миллиома.
• Сопротивление изоляции в нормальных условиях — не менее 5000 мегаом.

Механические и климатические параметры

• Ресурс сочленения-расчленения: не менее 500 циклов.
• Минимальная наработка: порядка 1000 часов.
• Устойчивость к вибрациям: диапазон частот от 1 до 5000 герц, ускорение до 300 метров на секунду в квадрате.
• Ударные нагрузки: одиночный удар до примерно 5000 метров на секунду в квадрате, многократный — до примерно 350 метров на секунду в квадрате.
• Климатическое исполнение, как правило, УХЛ: применим как внутри помещений, так и наружно при дополнительной защите от пыли и влаги.

Расшифровка условного обозначения

1. ШР — тип соединителя.
2. 32 — условный размер корпуса.
3. П — конструктивное исполнение (прямой патрубок в кабельной части).
4. 1 — количество контактов.
5. ЭГ5 — модификация, указывающая тип контакта и сочетание в соединителе.

Применение

Вилка ШР32П1ЭГ5 применяется в силовых цепях преобразовательной и электротехнической аппаратуры, в устройствах с высокой токовой нагрузкой и повышенными требованиями к вибро- и ударостойкости. Изделие востребовано в промышленном оборудовании, специальной технике и системах, где требуется стабильное соединение при интенсивных механических воздействиях.

Для организации полноценного соединения требуется ответная часть — подходящая розетка серии ШР32, например приборная розетка соответствующего типоразмера. Подбор пары следует выполнять с учётом количества контактов, типа контакта и конструктивного исполнения, чтобы обеспечить совместимость по присоединительным размерам и электрическим параметрам.

Артикул и категория

Артикул изделия — 80021. Категория — ШР32. Производитель в предоставленных данных не указан. Сведения о комплектации, гарантии, стране производства и сертификатах в имеющихся данных отсутствуют.
