Назначение и область применения

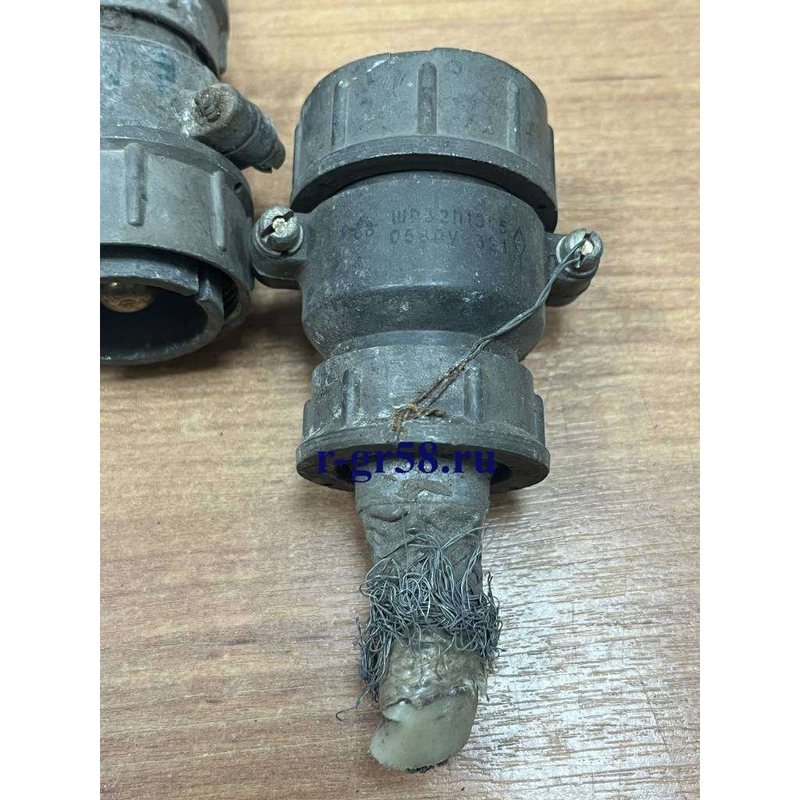

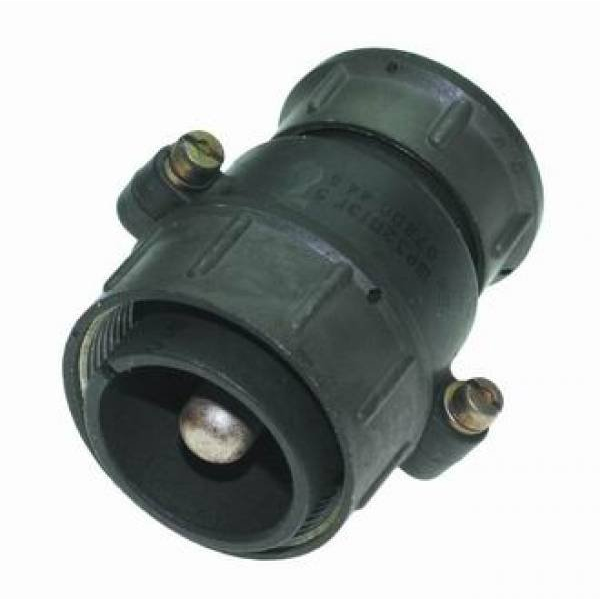

ШР32П1ЭГ5 — это кабельная вилка низкочастотного цилиндрического соединителя общего назначения, предназначенная для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в составе контрольно-измерительного оборудования, приборов и различных электронных устройств, где требуется надёжное разъёмное соединение силовых и сигнальных цепей.

Соединитель рассчитан на использование во внутренних и наружных установках при условии защиты от пыли и влаги, что подтверждается климатическим исполнением УХЛ. Вилка подходит для коммутации цепей с током до 200 А и напряжением до 850 В, что обеспечивает её востребованность в промышленной электронике, испытательных стендах и аппаратуре специального назначения.

Технические характеристики

Изделие имеет один контакт диаметром 9 мм с серебряным покрытием, обеспечивающим низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы.

Электрические параметры

• Количество контактов: 1 шт., диаметр 9 мм, покрытие серебром
• Сопротивление контакта: не более 0,15 мОм
• Максимальная токовая нагрузка на контакт и общая: 200 А
• Рабочая частота: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм

Механические и эксплуатационные параметры

• Количество циклов сочленения-расчленения: 500
• Наработка: не менее 1000 часов
• Вибрация синусоидальная: диапазон 1–5000 Гц, ускорение 300 м/с² (30 g)
• Удары одиночные: 5000 м/с² (500 g)
• Удары многократные: 350 м/с² (35 g)

Конструктивные особенности и совместимость

Вилка относится к категории ШР32 и предназначена для ответной части соответствующего цилиндрического соединителя. Кабельное исполнение подразумевает монтаж на проводник с последующей фиксацией, что обеспечивает удобство подключения в составе жгутов и кабельных сборок. Серебряное покрытие контакта снижает окисление поверхности и гарантирует стабильное сопротивление в течение всего ресурса, включая работу в условиях повышенной влажности после надлежащей герметизации места установки.

Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате. При наружном применении необходимо обеспечить защиту от прямого попадания пыли и влаги, что соответствует общим требованиям для соединителей данной серии.

Применение на практике

ШР32П1ЭГ5 используется в составе силовых и сигнальных линий радиоэлектронной аппаратуры, испытательного оборудования и лабораторных стендов. Высокая допустимая токовая нагрузка позволяет применять вилку в цепях питания мощных потребителей, а расширенный диапазон вибрационных и ударных воздействий делает её пригодной для установки на подвижных объектах и в аппаратуре, подверженной механическим нагрузкам.

Соединитель сохраняет работоспособность при длительной эксплуатации благодаря ресурсу не менее 1000 часов и 500 циклов сочленения-расчленения. Это позволяет использовать его в оборудовании с регулярным обслуживанием и периодическим переподключением кабельных линий.

Изделие востребовано при ремонте и модернизации существующей аппаратуры, где требуется замена изношенных разъёмов на элементы с аналогичными посадочными размерами и электрическими характеристиками. Благодаря стандартизированной конструкции вилка совместима с ответными частями серии ШР32, что упрощает подбор комплектующих.
