ШР32П1ЭГ5 — это низкочастотный цилиндрический блочный соединитель (розетка приборная без патрубка) нормальных габаритов, рассчитанный на цепи постоянного и переменного тока частотой до 3 МГц.

Общее назначение и область применения

Этот тип розетки используется в электрических цепях постоянного и переменного тока для соединения приборной части с кабельной или другой блочной частью посредством резьбового сочленения. Применяется в промышленной автоматике, телекоммуникациях и электрооборудовании, где важны надежность соединения и работа в широком диапазоне напряжений и частот.

Основные технические параметры

• Количество контактов: 1 штука диаметром около 9 мм.

• Максимальное амплитудное напряжение цепи: до 850 В.

• Максимальная токовая нагрузка: до 200 А на один контакт (одноконтактное исполнение).

• Сопротивление контакта: не более 0,15 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Конструкция и исполнение

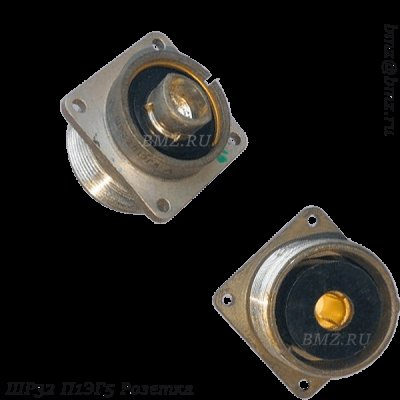

Розетка ШР32П1ЭГ5 выполнена как блочная (приборная) часть без патрубка, что предполагает крепление на щит или корпус устройства. Корпус — металлический, изолятор, как правило, выполнен из термореактивной пластмассы (карболита), контактные элементы — серебро или серебро‑никелевоe покрытие. Сочленение с вилкой — резьбовое, обеспечивает надежный контакт и устойчивость к вибрации.

Климатические и механические характеристики

Условия эксплуатации рассчитаны на климатическое исполнение УХЛ (умеренный климат), включая диапазон рабочих температур примерно от −60 до +100 °C. Соединитель рассчитан на не менее 500 циклов сочленения/расчленения и имеет минимальную наработку порядка 1000 часов, что делает его пригодным для длительной эксплуатации в промышленных условиях.
