Назначение и область применения

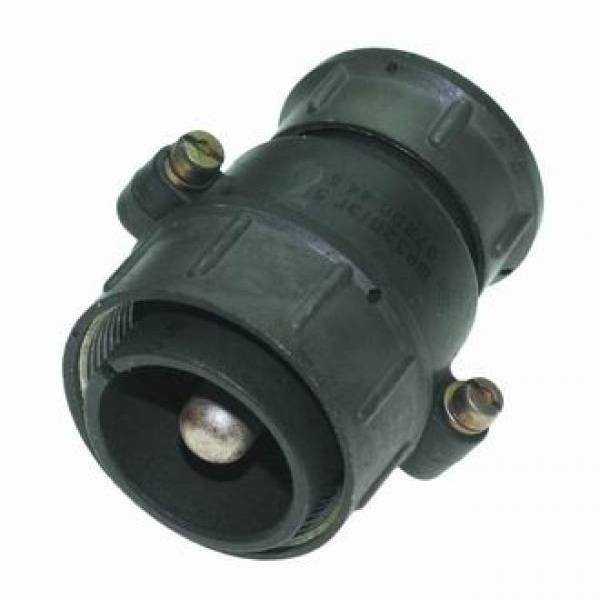

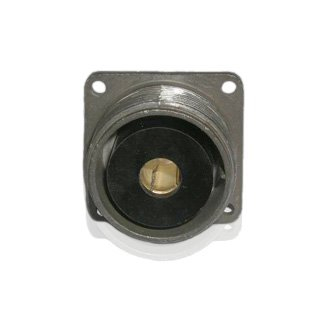

ШР32П1ЭГ5 — это приборная розетка низкочастотного цилиндрического соединителя общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в составе электро- и радиоаппаратуры.

Конструкция рассчитана на внутренний монтаж в климатическом исполнении УХЛ. Допускается наружное применение при условии защиты от пыли, воды, дождя и прямого солнечного излучения. Такое исполнение расширяет возможности использования розетки в различных условиях эксплуатации без потери заявленных электрических характеристик.

Технические характеристики

Розетка ШР32П1ЭГ5 оснащена одним контактом диаметром 9 мм. Сопротивление контакта не превышает 0,15 мОм, что обеспечивает стабильное электрическое соединение при значительных токовых нагрузках. Максимальная токовая нагрузка на контакт и общая токовая нагрузка составляют 200 А.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Ресурс изделия составляет 500 сочленений-расчленений, наработка — 1000 часов. Розетка сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также выдерживает механические удары. Диапазон рабочих температур — от минус 60 до плюс 110 градусов Цельсия.

Особенности конструкции и монтажа

Цилиндрическая форма соединителя обеспечивает удобство сопряжения с ответными частями и надёжную фиксацию. Розетка ориентирована на жёсткие условия эксплуатации, где требуется сохранение электрических параметров под воздействием вибрационных и ударных нагрузок.

• Один контакт диаметром 9 мм
• Максимальная токовая нагрузка 200 А
• Сопротивление контакта не более 0,15 мОм
• Сопротивление изоляции не менее 5000 МОм
• Ресурс 500 сочленений-расчленений
• Наработка 1000 часов
• Рабочие температуры от минус 60 до плюс 110 градусов Цельсия
• Климатическое исполнение УХЛ

Рекомендации по применению

Изделие подходит для комплектации радиоэлектронной аппаратуры, измерительных систем, силовых цепей и соединительных узлов, где требуется разъёмное соединение с высокой токовой нагрузкой. При наружном размещении необходимо предусмотреть защитные кожухи или корпуса, исключающие прямое попадание влаги, пыли и солнечных лучей.

Перед монтажом следует убедиться в соответствии ответной части соединителя по диаметру контакта и электрическим параметрам. Соблюдение условий эксплуатации и допустимых нагрузок обеспечит заявленный ресурс и стабильность электрических характеристик на протяжении всего срока службы.
