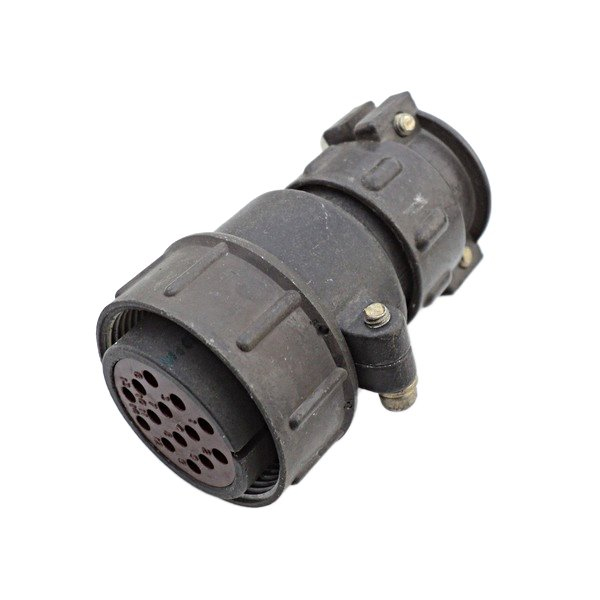

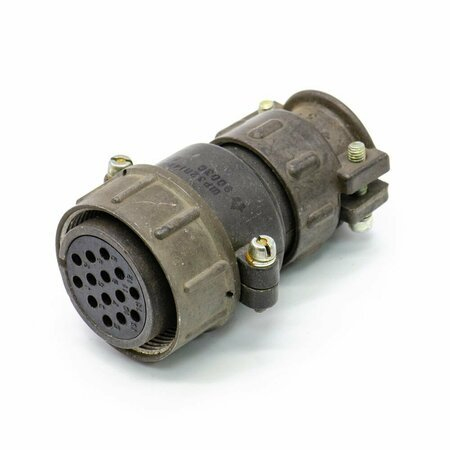

ШР32П14НШ5 — это кабельная розетка серии ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Она негерметичная, с прямым патрубком для неэкранированного кабеля, и используется в цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Розетка имеет 14 контактов диаметром 1,5 мм, рабочий ток на контакт — до 10 А (максимум 20 А), сечение провода — не более 1,93 мм². Сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с²; минимальная наработка — 1000 часов.

Изображение показывает технический чертеж розетки ШР32П14НШ5 с размерами, боковым и фронтальным видами.

Расшифровка обозначения

ШР — тип соединителя; 32 — условный размер корпуса; П — прямой патрубок (кабельная часть); 14 — число контактов; НШ — негерметичная, неэкранированная; 5 — сочетание контактов. Корпус металлический, монтаж — пайкой, с фиксацией провода скобой.

Применение

Используется для соединения и разъединения проводов, кабелей или блоков в промышленной аппаратуре, включая условия УХЛ (умеренный и холодный климат). Покрытие контактов — серебро, число сочленений — до 500.

Диаграмма отображает расположение контактов ШР32 (1–14) и диаметры отверстий для серии.
