Назначение и область применения

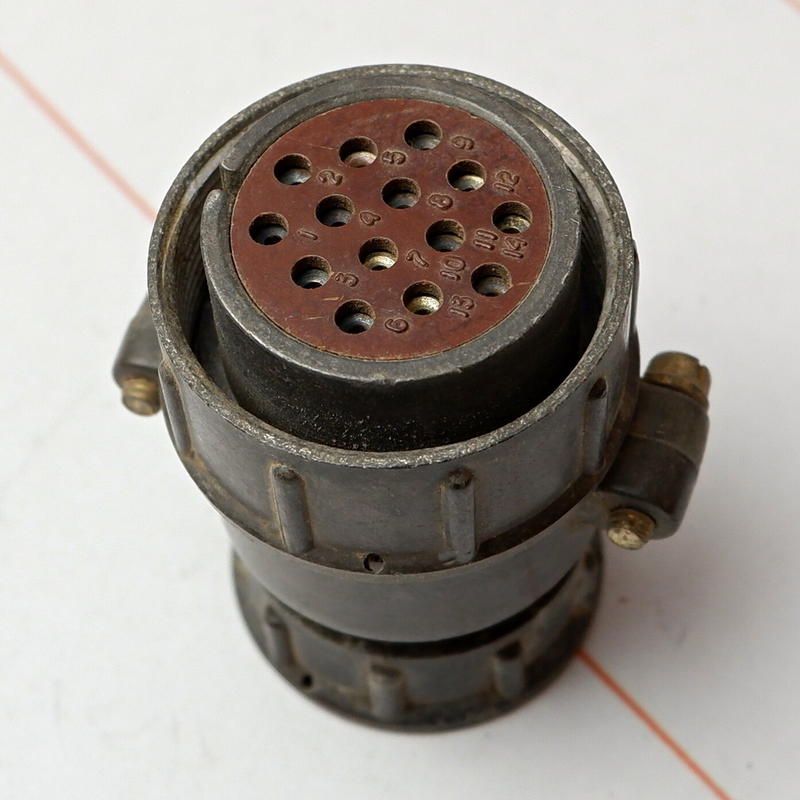

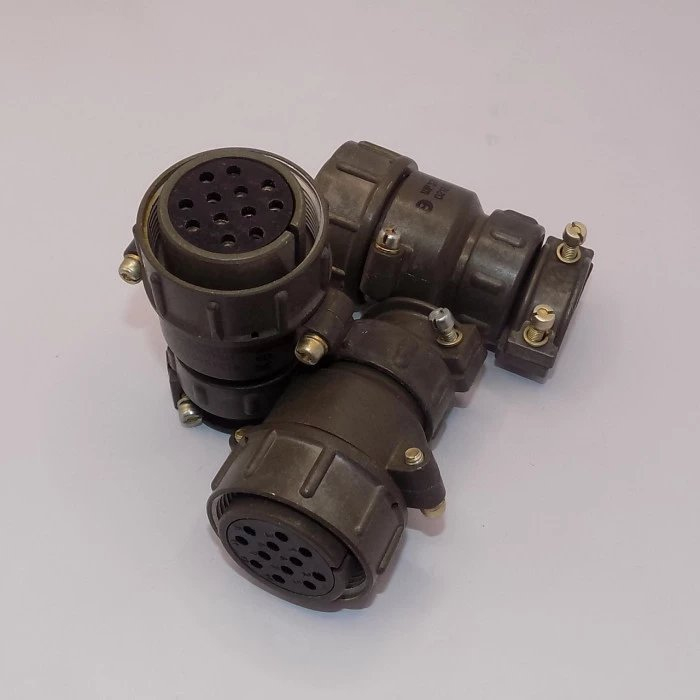

Кабельная розетка ШР32П14НШ5 представляет собой низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока. Изделие рассчитано на работу с неэкранированными кабелями и применяется в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и различных электрических устройствах, где требуется надежное разъемное соединение с возможностью многократного переподключения.

Разъем допускает эксплуатацию как внутри помещений, так и на открытых объектах при условии обеспечения защиты от прямого попадания пыли и влаги. Благодаря прочному металлическому корпусу и продуманной конструкции соединитель сохраняет работоспособность при значительных механических нагрузках, вибрациях и ударных воздействиях, что делает его пригодным для использования в подвижных установках, транспортных средствах и промышленных агрегатах.

Технические характеристики

Разъем ШР32П14НШ5 имеет 14 контактов диаметром 1,5 мм, соединение с проводниками осуществляется методом пайки. Корпус выполнен из алюминиевого сплава и обеспечивает механическую прочность конструкции, а резьбовой способ сочленения гарантирует плотное и стабильное соединение частей разъема.

• Рабочий ток на один контакт: до 10 А
• Суммарный рабочий ток на соединитель: до 140 А
• Максимальное рабочее напряжение: 850 В амплитудного значения
• Сопротивление контактов: 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Количество циклов сочленения и расчленения: до 500
• Минимальная наработка: 1000 часов
• Срок хранения: не менее 15 лет

Условия эксплуатации

Изделие рассчитано на эксплуатацию в широком диапазоне температур окружающего воздуха от минус 60 до плюс 60 градусов Цельсия. Допустимая температура перегрева контактов достигает плюс 110 градусов Цельсия. Соединитель устойчив к одиночным механическим ударам с ускорением до 5000 метров в секунду за секунду и многократным ударам с ускорением до 350 метров в секунду за секунду, а также к синусоидальной вибрации в диапазоне частот от 1 до 5000 герц с ускорением до 300 метров в секунду за секунду.

Конструктивные особенности

Обозначение ШР32П14НШ5 содержит информацию о типе и конструктивных параметрах разъема. Буквы ШР указывают на тип изделия — штепсельный разъем, цифра 32 обозначает условный размер корпуса. Литера П соответствует прямому патрубку конструктивного исполнения. Число 14 показывает количество контактов, буква Н обозначает вид концевой гайки для неэкранированного кабеля, буква Ш указывает на вид соединителя — розетка, а цифра 5 определяет сочетание контактов.

Соединитель относится к категории негерметичных изделий, поэтому при установке в условиях повышенной влажности или запыленности необходимо предусматривать дополнительную защиту места монтажа. Пайка проводников обеспечивает стабильное электрическое соединение с низким переходным сопротивлением, а резьбовая фиксация частей исключает самопроизвольное разъединение при вибрациях и механических воздействиях.

Данная модель совместима с соответствующими ответными частями серии ШР32 и применяется для построения надежных кабельных соединений в составе стационарного и мобильного оборудования.
