Назначение и область применения

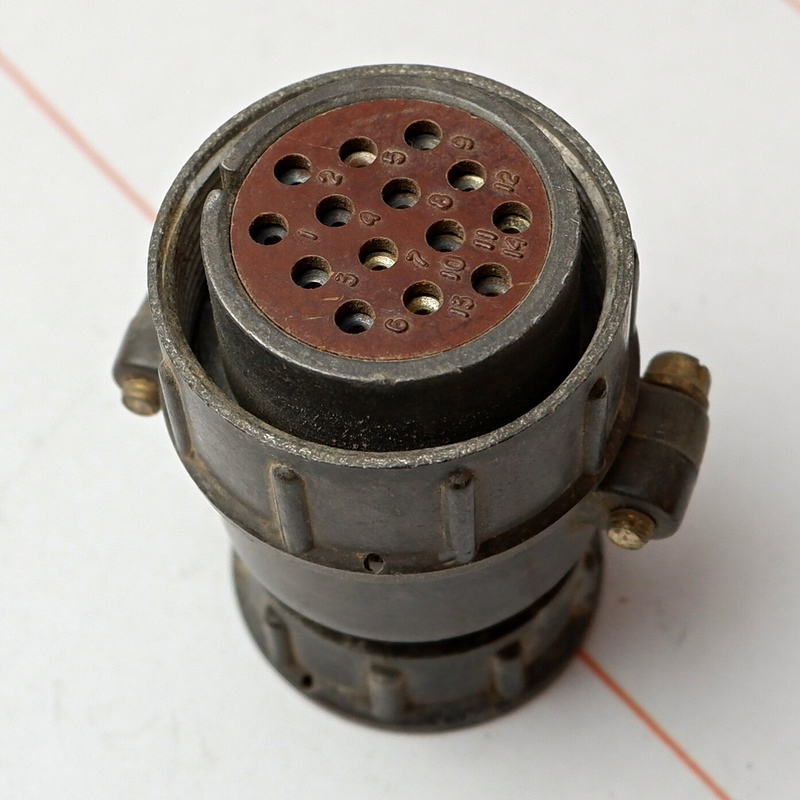

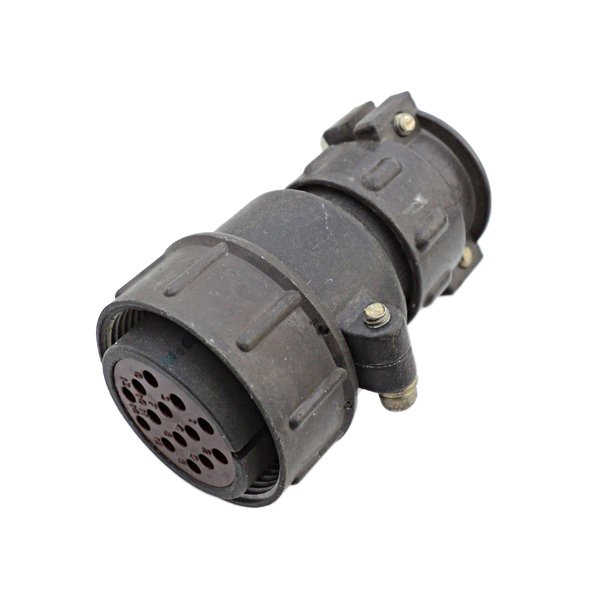

ШР32П14НШ5 представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе электротехнической и радиоэлектронной аппаратуры. Розетка обеспечивает надёжное разъёмное соединение кабельных линий и узлов оборудования, рассчитанных на напряжение до 850 В и рабочую частоту до 3 МГц.

Данный тип соединителей находит широкое применение в радиотехнических устройствах, промышленной автоматике, измерительных комплексах и системах передачи сигналов. ШР32П14НШ5 используется там, где требуется стабильный электрический контакт при значительных механических нагрузках и устойчивость к внешним воздействиям. Конструкция изделия допускает эксплуатацию как внутри помещений, так и в наружных условиях при обеспечении защиты от прямого попадания пыли и влаги.

Технические характеристики

Розетка ШР32П14НШ5 относится к типоразмеру корпуса 32 и оснащена 14 контактами диаметром 1,5 мм. Контакты имеют никелевое покрытие, которое способствует стабильности переходного сопротивления и защищает токопроводящие поверхности от окисления. Максимальный пропускаемый ток через соединитель достигает 20 А.

• Тип соединителя: ШР, низкочастотный цилиндрический
• Размер корпуса: 32
• Количество контактов: 14
• Диаметр контактов: 1,5 мм
• Максимальный ток: до 20 А
• Рабочее напряжение: до 850 В
• Максимальная частота: до 3 МГц
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Материал корпуса: металл
• Покрытие контактов: никель

Изделие соответствует климатическому исполнению УХЛ, что подтверждает возможность применения в регионах с умеренным и холодным климатом. Рабочий температурный диапазон позволяет использовать розетку в жёстких условиях, включая отрицательные температуры и повышенный нагрев.

Конструктивные особенности

Розетка ШР32П14НШ5 оснащена прямым патрубком и ориентирована на монтаж с неэкранированными кабелями. Соединитель состоит из двух ответных частей — розетки и вилки, которые могут быть выполнены как в блочном, так и в кабельном варианте. Данная модель является кабельной розеткой и предназначена для установки на оконечный участок кабельной сборки.

Сочленение ответных частей осуществляется резьбовым методом, что обеспечивает плотное прилегание контактных групп и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Монтаж проводников к контактам производится методом пайки. Такое решение гарантирует надёжный электрический контакт и долговременную стабильность соединения.

Условия эксплуатации и рекомендации по монтажу

Соединитель ШР32П14НШ5 рассчитан на длительную работу в составе электротехнических устройств при соблюдении номинальных электрических параметров. Для наружного применения необходимо исключить прямое воздействие атмосферных осадков и обеспечить дополнительную герметизацию мест сочленения кабеля с корпусом розетки.

При монтаже важно соблюдать соответствие распайки контактов схеме подключения, а также контролировать отсутствие механических напряжений на корпус и токопроводящие жилы. Резьбовое соединение следует затягивать до надёжной фиксации без чрезмерных усилий, способных повредить корпусные элементы. После пайки рекомендуется проверить целостность изоляции и качество контактных соединений перед подачей рабочего напряжения.

Соединители данной серии широко применяются в составе ремонтных комплектов, при модернизации оборудования и при создании новых кабельных сборок для радиоэлектронной аппаратуры. ШР32П14НШ5 сочетает в себе проверенную временем конструкцию, высокие электрические характеристики и доступность для ручного монтажа в условиях производства или сервисного обслуживания.
