Назначение и область применения

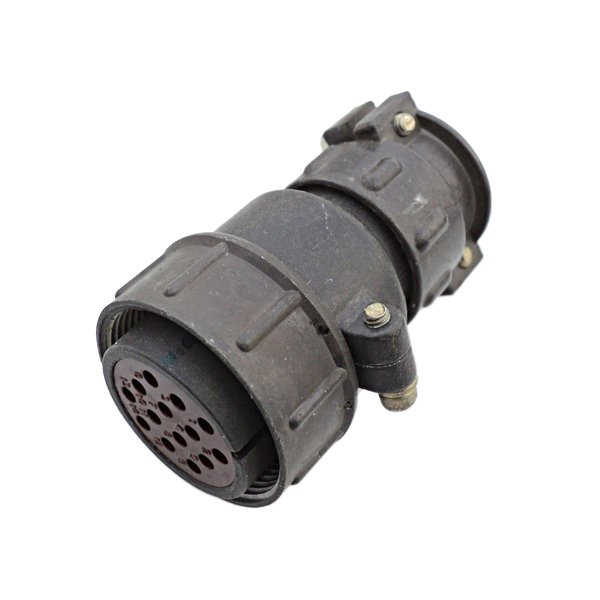

Кабельная розетка ШР32П14НШ5 представляет собой низкочастотный цилиндрический разъем объемного монтажа с резьбовым соединением нормальных габаритов. Изделие предназначено для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц и применяется для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре.

На практике розетка ШР32П14НШ5 используется для изготовления кабелей управления, в том числе от выпрямителей до полуавтоматов сварочных, а также в составе другого промышленного оборудования. Конструкция с прямым патрубком и неэкранированным кабельным вводом обеспечивает удобный монтаж и надежную фиксацию подключаемых проводников.

Конструктивные особенности и маркировка

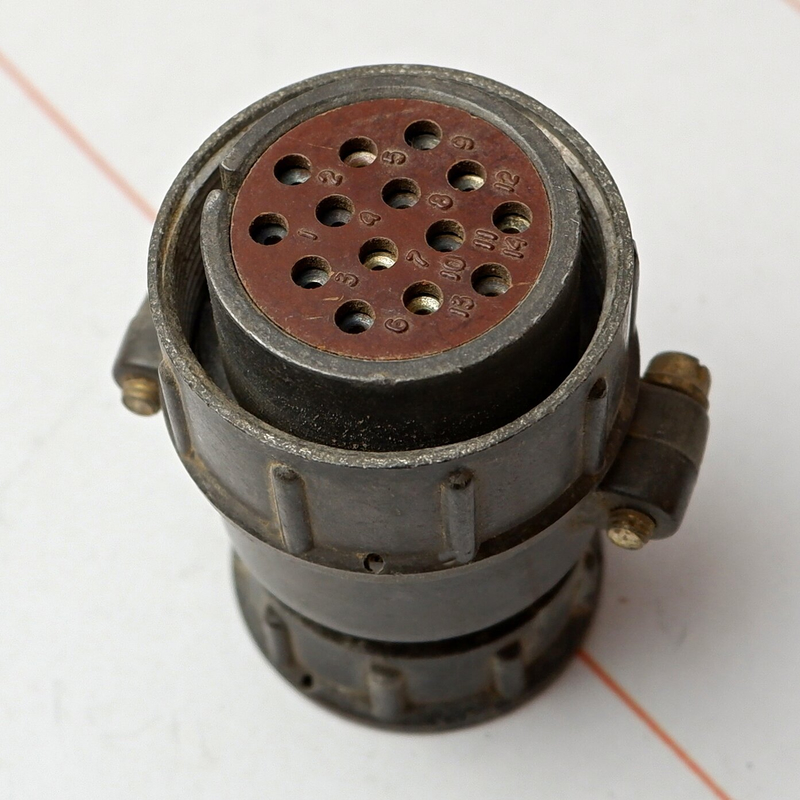

Изделие выполнено в негерметичном исполнении и рассчитано на 14 контактов. Корпусные детали изготовлены из алюминиевого сплава, что обеспечивает сочетание прочности и умеренной массы. Проходной диаметр розетки составляет 36 мм, а диаметр каждого из контактов — 1,5 мм.

Расшифровка маркировки изделия:

• ШР — штепсельный разъем негерметичный;
• 32 — условный размер корпуса;
• П — конструктивное исполнение кабельной части с прямым патрубком;
• 14 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Ш — розетка (гнездо);
• 5 — обозначение сочетания контактов.

Электрические параметры

Розетка рассчитана на эксплуатацию при рабочем напряжении переменного и постоянного тока до 850 В (амплитудное значение) и частоте до 3 МГц. Максимальная токовая нагрузка на один контакт составляет 10 А, при этом суммарная нагрузка на соединитель может достигать 140 А.

Сопротивление контакта не превышает 2,5 мОм, что обеспечивает стабильное электрическое соединение и минимальные потери. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокую степень защиты от токов утечки между контактными парами и корпусом.

Монтажные характеристики

Хвостовики контактов допускают подсоединение проводов сечением не более 1,93 квадратного миллиметра. Контакты изготовлены из серебра или никеля, что обеспечивает устойчивость к окислению и стабильность переходного сопротивления в течение всего срока службы.

При монтаже следует учитывать допустимое количество перепаек — не более трех на один контакт. Это ограничение связано с сохранением геометрии хвостовиков и надежности паяного соединения при многократном тепловом воздействии.

Эксплуатационные показатели и надежность

Изделие рассчитано на 500 циклов сочленений-расчленений, что подтверждает его пригодность для многократного использования в условиях периодического технического обслуживания и переналадки оборудования. Минимальная наработка составляет 1000 часов.

Диапазон рабочей температуры — от минус 60 до плюс 60 градусов Цельсия. Это позволяет применять розетку ШР32П14НШ5 как в отапливаемых производственных помещениях, так и в неотапливаемых зонах с существенными перепадами температур, характерных для промышленных объектов и передвижного оборудования.

Резьбовое соединение обеспечивает надежную фиксацию ответной части и предотвращает самопроизвольное расчленение при вибрациях и механических воздействиях, типичных для сварочного и другого промышленного оборудования.
