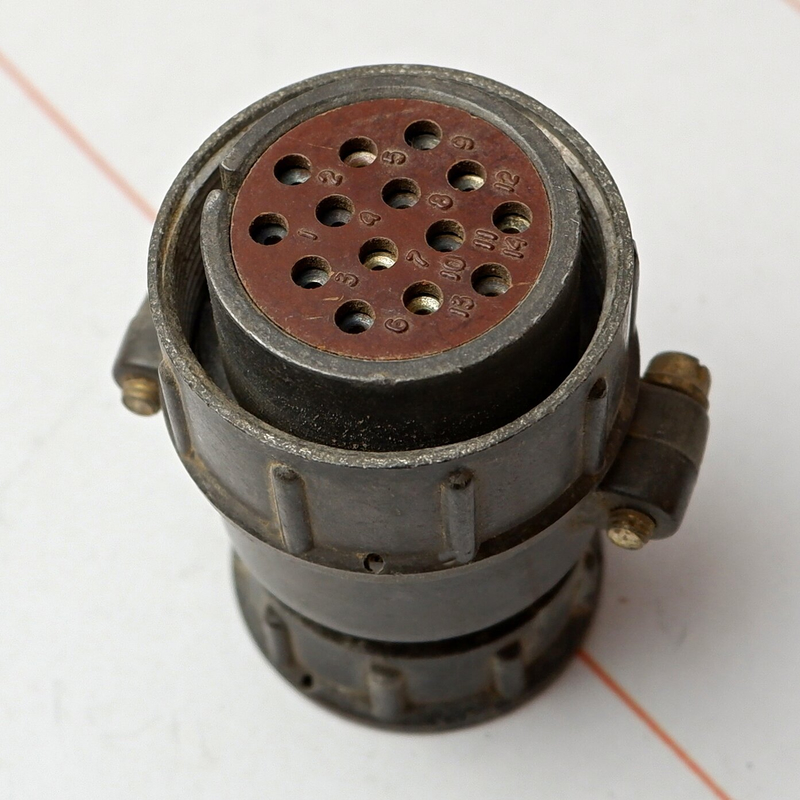

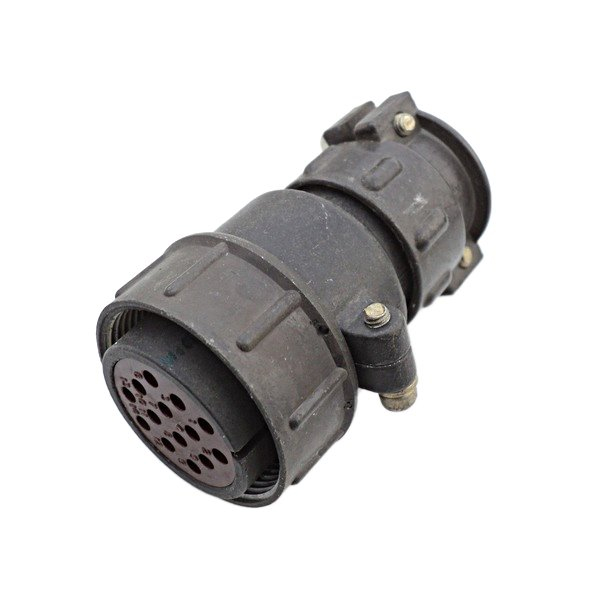

ШР32П14НШ — это кабельная розетка (или вилка в зависимости от модификации) из серии низкочастотных цилиндрических соединителей ШР советского/российского производства. Она предназначена для надежного соединения электрических цепей в радиоэлектронной, радиотехнической аппаратуре и оборудовании, включая сварочные установки с функциями дистанционного управления.

Основные характеристики

Соединитель имеет 14 контактов диаметром 1,5 мм, рассчитанных на рабочий ток до 10 А на контакт (максимум 20 А) и напряжение до 850 В переменного или постоянного тока частотой до 3 МГц. Он негерметичный, с прямым патрубком для неэкранированного кабеля, условным размером корпуса 32 и резьбовым соединением.

Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка маркировки

• ШР — тип соединителя (негерметичный цилиндрический).

• 32 — условный размер корпуса.

• П — прямой патрубок.

• 14 — количество контактов.

• НШ — покрытие контактов никелем, пластмассовый корпус (вариации вроде НШ5 уточняют модификацию).

Применение

Используется в кабелях управления для сварочного оборудования (например, ПДГО-527-4К с БУСП-2К), промышленной аппаратуре и общих электрических цепях, где требуется прочное соединение в сложных условиях.
