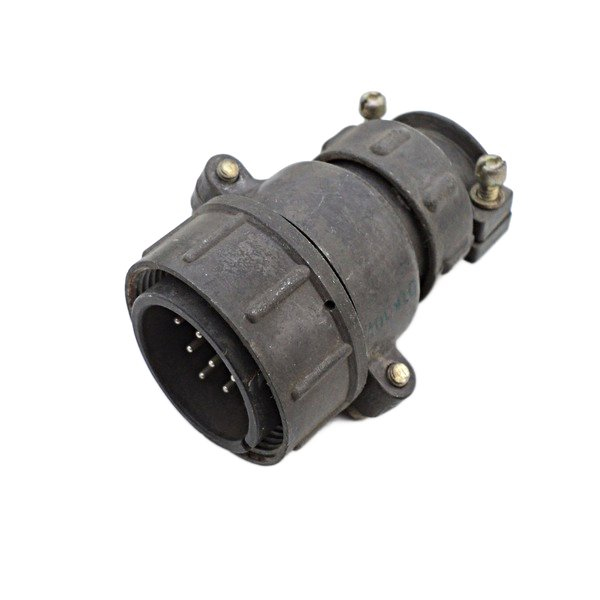

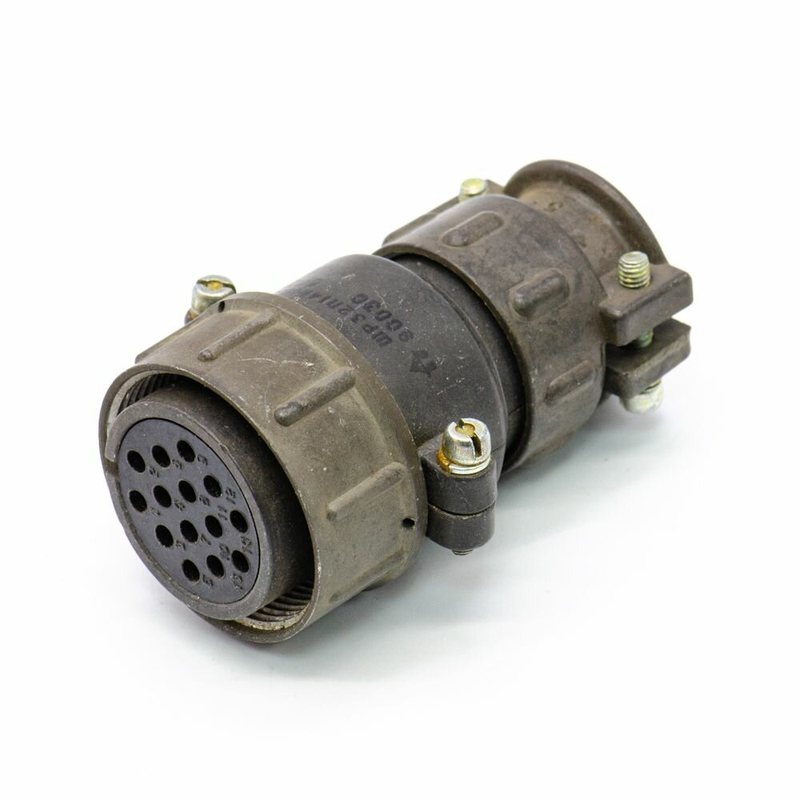

ШР32П14НГ5 представляет собой 14-контактную кабельную вилку серии ШР с прямым патрубком для неэкранированного кабеля.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2, допускается наружное применение при защите от дождя, пыли и солнечного излучения. ?

Характеристики

• Рабочий ток на контакт: не более 10 А (максимальный на одиночный контакт — 20 А, общая нагрузка до 140 А).

• Рабочее напряжение: до 850 В (переменный/постоянный ток, частота до 3 МГц).

• Диаметр контактов: 1,5 мм, сечение провода: до 1,93 мм?. ?

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов — до +110°C).

• Вибрация: 1–5000 Гц, ускорение 300 м/с?; удар: до 5000 м/с? (одиночный).

• Срок службы: наработка 1000 ч, 500 сочленений-расчленений, сохраняемость 15 лет.
