ШР32П14НГ — это низкочастотный цилиндрический соединитель серии ШР советского/российского производства, предназначенный для надежного подключения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет 14 контактов диаметром 1,5 мм, рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт до 20 А (рабочий ток — до 10 А). +1
Он рассчитан на эксплуатацию при температурах от -60°C до +60°C (с учетом перегрева контактов — до +110°C), выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. +1
Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет.​

Конструкция и исполнение

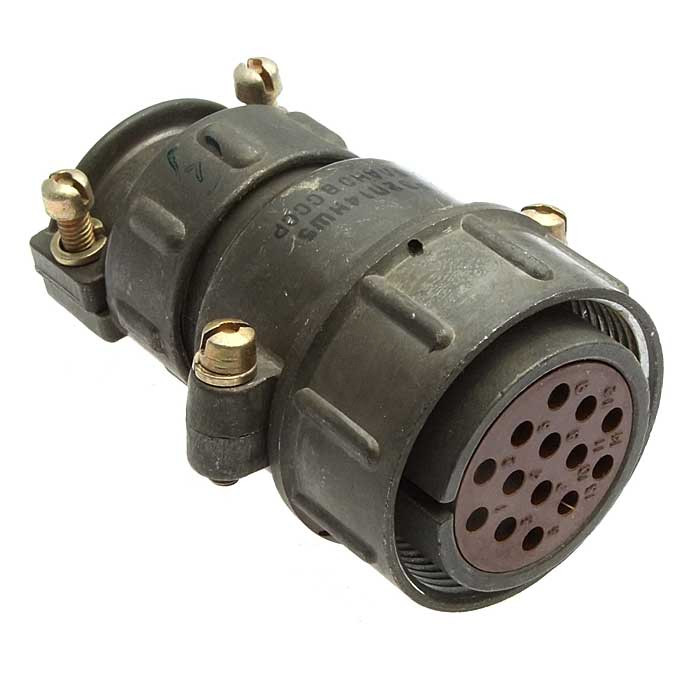

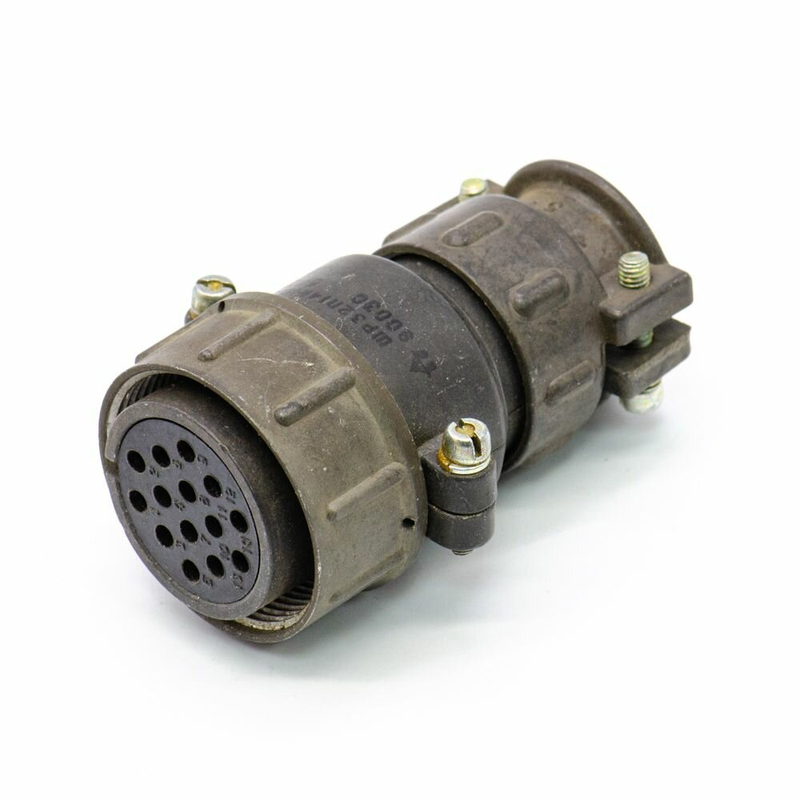

Это кабельная вилка (НГ обозначает неэкранированный кабель с гайкой) с прямым патрубком, резьбовым соединением и одношпоночной поляризацией.​
Серия ШР негерметичная, климатическое исполнение УХЛ2 (для умеренного/холодного климата), подходит для внутреннего монтажа, с допуском наружного при защите от дождя и пыли.​
Условное обозначение: ШР — тип, 32 — размер корпуса, П — прямой патрубок, 14 — контакты, НГ — неэкранированный кабель с гайкой.​

Применение

Используется в авиации, судостроении, промышленности и других областях для создания надежных соединений в жестких условиях. +1

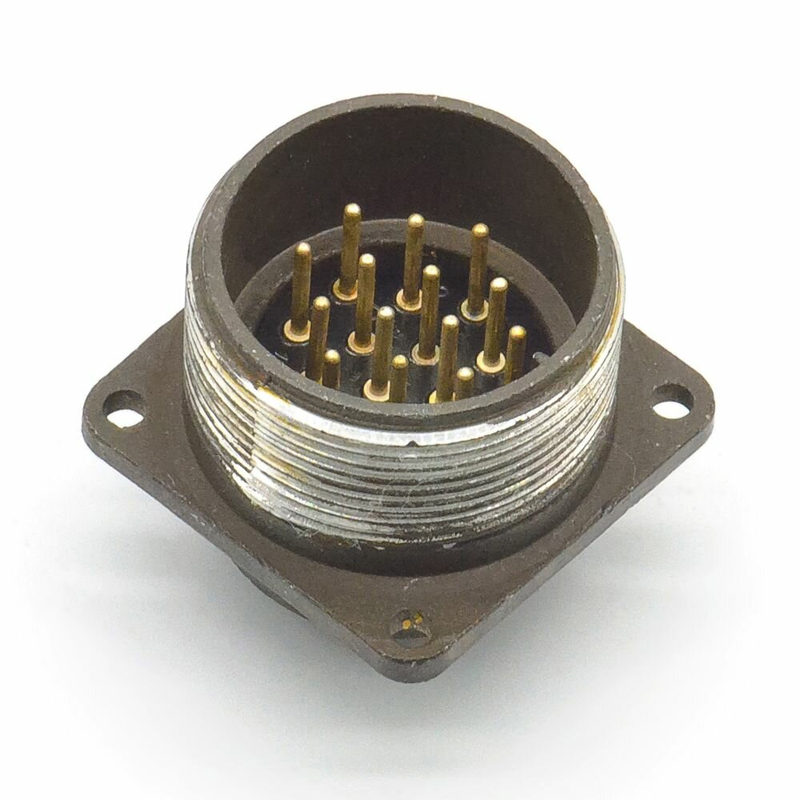

Соответствует ГОСТ и ТУ, состоит из вилки и розетки (приборных или кабельных).​
