Назначение и область применения

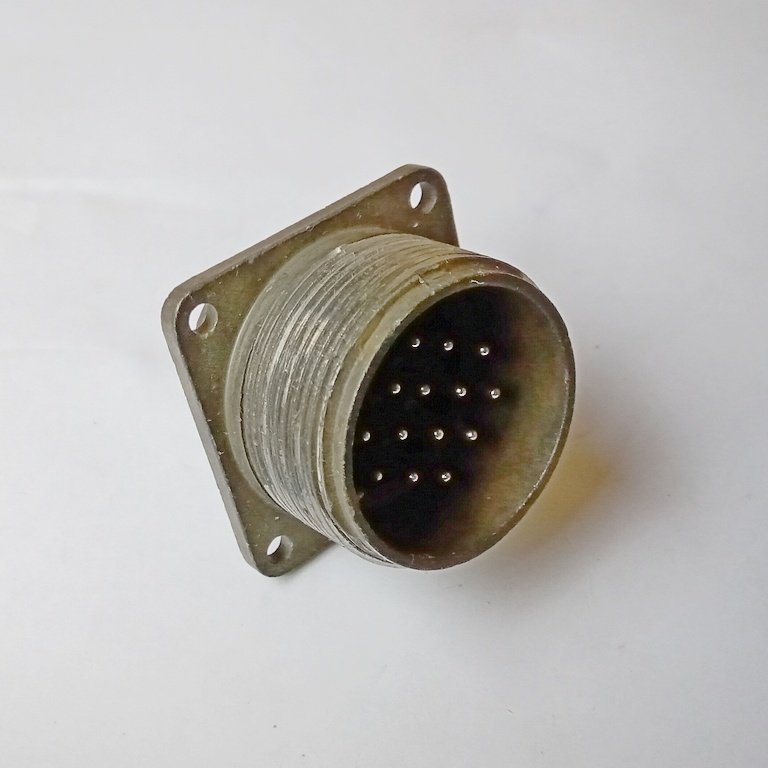

ШР32П14ЭШ5 «Вилка блочная — 5» представляет собой низкочастотный цилиндрический разъем объемного монтажа с резьбовым сочленением, входящий в серию соединителей ШР. Изделие предназначено в первую очередь для установки на блоки или приборные панели радиоэлектронной и электротехнической аппаратуры. Разъем обеспечивает коммутацию электрических цепей постоянного, переменного и импульсного тока и применяется в промышленных системах, радиоэлектронных устройствах, узлах и блоках аппаратуры различного назначения.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до примерно 850 В (амплитудное значение). Изделие пригодно для наружной прокладки при условии дополнительной защиты от пыли и влаги, что расширяет сферу его применения в составе оборудования, эксплуатируемого вне помещений или в неблагоприятных условиях окружающей среды.

Конструкция и расшифровка обозначения

Условное обозначение ШР32П14ЭШ5 содержит информацию о типоразмере, конструктивном исполнении и схеме расположения контактов. Расшифровка выполняется следующим образом:

• ШР — тип соединителя: низкочастотный цилиндрический резьбовой;
• 32 — условный размер корпуса (габарит 32);
• П — конструктив приборной части «без патрубка»;
• 14 — количество контактов-штырей;
• ЭШ — сочетание контактов «5», выполненное по схеме «штырь–штырь» для блочной части.

Вилка монтируется на блок через плоскую приборную часть. Корпус изделия металлический, изолятор обычно выполнен из карболита, что обеспечивает необходимую механическую прочность и электрическую изоляцию контактов. Резьбовое сочленение гарантирует надежную фиксацию ответной части разъема и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Электрические и эксплуатационные параметры

Разъем ШР32П14ЭШ5 характеризуется следующими типовыми электрическими и эксплуатационными показателями:

• рабочий диапазон температур — примерно от −60 до +100 °C, в зависимости от конкретного исполнения и технических условий;
• максимальная токовая нагрузка — порядка 100–140 А, в зависимости от условий эксплуатации и распределения тока по контактам;
• рабочее напряжение — до 850 В;
• сопротивление изоляции в нормальных условиях — обычно не ниже 5000 МОм;
• количество гарантированных сочленений-расчленений — около 500 циклов;
• минимальная наработка — порядка 1000 часов;
• срок сохраняемости — до 15 лет.

Приведенные значения являются типовыми для серии ШР и могут уточняться в сопроводительной документации конкретной партии изделий. Рабочие характеристики подтверждены приемкой «5», что указывает на контроль качества и соответствие техническим условиям производителя.

Механическая прочность и вибрационная устойчивость

Соединитель рассчитан на работу в условиях синусоидальной вибрации в диапазоне частот примерно 1–5000 Гц с ускорением до 300 м/с² (30 g). Конструкция предусматривает устойчивость к механическим ударам и линейным нагрузкам, что делает изделие приемлемым для установки в аппаратуру, эксплуатируемую в условиях значительных вибраций и ударных воздействий. Металлический корпус и резьбовое сочленение дополнительно повышают стойкость разъема к внешним механическим факторам.

Особенности монтажа и применения

Вилка блочного типа предназначена для объемного монтажа, что предполагает размещение изделия на приборной панели или корпусе блока с фиксацией через плоскую часть. Конструктив «без патрубка» упрощает установку в ограниченном пространстве и обеспечивает удобный доступ к контактам при монтаже проводников. Разъем применяется для соединения и разъединения электрических цепей в процессе эксплуатации, технического обслуживания и ремонта аппаратуры, обеспечивая надежный электрический контакт и защиту от ошибочного подключения благодаря ключу корпуса и схеме расположения контактов.

Изделие ШР32П14ЭШ5 «Вилка блочная — 5» подходит для использования в составе промышленного оборудования, радиоэлектронных систем, измерительных комплексов и другой аппаратуры, где требуется надежная коммутация силовых и сигнальных цепей при повышенных токах и напряжениях. Наличие 14 контактов-штырей позволяет коммутировать многопроводные линии, а резьбовое сочленение обеспечивает стабильность соединения на протяжении всего срока эксплуатации.
