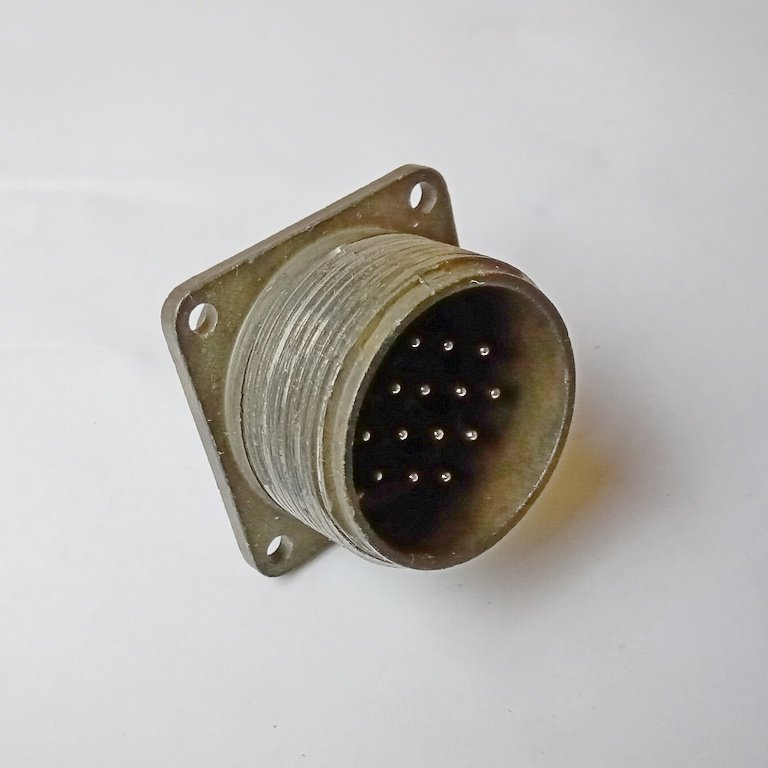

ШР32П14ЭШ5 – это низкочастотный цилиндрический разъем‑вилка блочного (приборного) исполнения с резьбовым сочленением, рассчитанный на интенсивную эксплуатацию в промышленной и военной аппаратуре.

Назначение и область применения

Разъем предназначен для соединения и разъединения электрических цепей между блоками, приборами, кабелями и узлами в электро‑ и радиоаппаратуре. Он рассчитан на постоянный, переменный и импульсный токи с частотой до 3 МГц и рабочее напряжение до 850 В (амплитудное значение).

Конструкция и типоразмер

• Тип соединителя: ШР – цилиндрический низкочастотный разъем объемного монтажа.

• Условный размер корпуса: 32 – габарит, соответствующий стандартному ряду ШР.

• Конструктивное исполнение: «П» – приборная (блочная) часть без патрубка, монтируется на блок или панель.

Контактная часть

• Количество контактов (штырьков): 14 – вилка имеет 14 штырьковых контактов.

• Сочетание контактов: «5» – обозначает определенный вариант раскладки и поляризации контактов (конкретная схема подключения, исключающая неправильное сочленение).

• Материал изолятора: обычно карболит или аналогичный термореактивный пластик, обеспечивающий высокую стойкость к нагреву и трещинам.

Электрические и эксплуатационные характеристики

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

• Максимальная токовая нагрузка в целом по соединителю достигает порядка 140 А, а ток на отдельный контакт – до десятков ампер в зависимости от конкретного варианта эксплуатации.

• Рабочий диапазон температур: примерно от −60 °C до +60…+100 °C, что позволяет использовать разъем в условиях жесткого климата и на борту сложных технических систем.

Механические и надежностные параметры

• Сочленение – резьбовое, с металлическим корпусом, обеспечивающим высокую устойчивость к вибрации и механическим нагрузкам.

• Количество допустимых сочленений‑расчленений: не менее 500 циклов, что характерно для军‑ и промышленного оборудования.

• Минимальная наработка: не менее 1000 часов, а срок сохраняемости (хранения) – до 15 лет при соблюдении условий ГОСТ/ТУ.
