Назначение и область применения

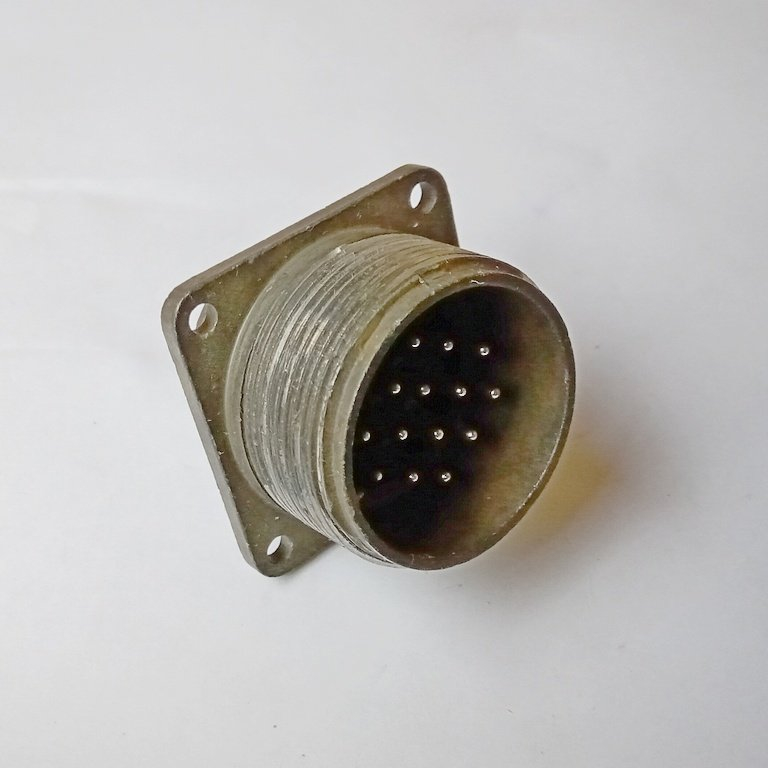

ШР32П14ЭШ5 представляет собой блочную вилку штыревого типа, относящуюся к серии соединителей ШР. Устройство предназначено для коммутации электрических цепей в промышленной электронике, радиоэлектронной аппаратуре и электротехнических установках, где требуется надежное разъемное соединение с резьбовой фиксацией сочленения.

Соединитель применяется для подключения кабельных сборок, жгутов и отдельных проводников к блокам аппаратуры при объемном монтаже. Конструкция без патрубка позволяет устанавливать вилку непосредственно на корпус прибора или панель, обеспечивая компактное размещение и удобный доступ к контактам при проведении монтажных и ремонтных работ.

Изделие рассчитано на эксплуатацию в составе оборудования, работающего с постоянным, переменным током частотой до 3 МГц, а также с импульсными сигналами. Экранированная модификация обеспечивает дополнительную защиту от электромагнитных помех, что расширяет сферу применения соединителя в чувствительных электронных схемах.

Технические характеристики

Соединитель ШР32П14ЭШ5 имеет следующие подтвержденные параметры, определяющие его эксплуатационные возможности:

• Количество контактов — 14 штыревых контактов диаметром 1,5 мм.
• Условный размер корпуса — 32.
• Сочетание контактов — «5».
• Максимальное рабочее напряжение — 850 В.
• Токовая нагрузка — до 140 А на соединитель и до 20 А на отдельный контакт.
• Диапазон рабочих температур — от минус 60°C до плюс 100°C.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество циклов сочленения и расчленения — до 500.
• Устойчивость к вибрационным нагрузкам — до 30g.
• Устойчивость к ударным воздействиям — до 500g.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 16 лет.

Конструктивные особенности

Корпус вилки выполнен из металла, обеспечивающего механическую прочность и защиту внутренних элементов от внешних воздействий. Изолятор изготовлен из карболита — материала, отличающегося высокими диэлектрическими свойствами и стойкостью к нагреву. Контакты штыревого типа обеспечивают плотное и стабильное электрическое соединение с ответной частью розетки.

Приборное исполнение без патрубка предполагает монтаж вилки непосредственно на блок аппаратуры, что упрощает компоновку внутреннего пространства устройства и сокращает длину соединительных проводников. Резьбовое сочленение гарантирует фиксацию соединителя от самопроизвольного разъединения при вибрациях и механических воздействиях.

Расшифровка обозначения

Маркировка ШР32П14ЭШ5 содержит полную информацию о конструкции изделия. Обозначение расшифровывается следующим образом:

1. ШР — тип соединителя, серия штепсельных разъемов.
2. 32 — условный размер корпуса.
3. П — приборное исполнение без патрубка.
4. 14 — число контактов.
5. Э — экранированная модификация.
6. Ш — штыревые контакты.
7. 5 — сочетание контактов.

Условия эксплуатации

Соединитель сохраняет работоспособность при пониженном атмосферном давлении, что позволяет использовать его в аппаратуре, эксплуатируемой на больших высотах или в специальных камерах с разреженной средой. Вилка устойчива к длительному воздействию заявленного температурного диапазона без потери электрических характеристик.

Приемка изделия соответствует категории «5», что подтверждает проведение необходимых контрольных испытаний на предприятии-изготовителе. Год выпуска — 78. Артикул товара — 80477.
