Назначение и конструктивные особенности

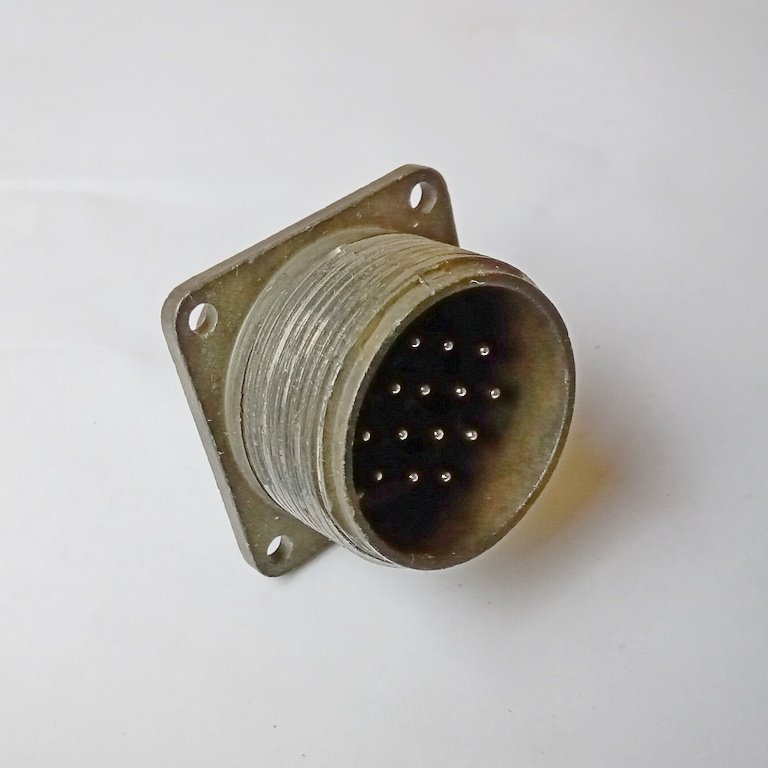

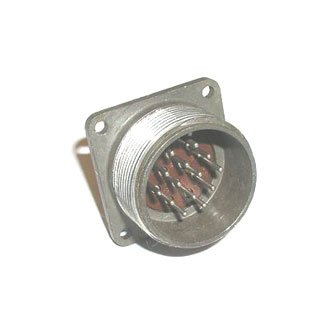

Соединитель ШР32П14ЭШ5 представляет собой блочную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие обеспечивает многократное соединение и разъединение проводов, кабелей и узлов в составе радиоэлектронной аппаратуры, промышленного оборудования и контрольно-измерительных систем. Конструктив предусматривает установку на корпус устройства или монтажную панель, что позволяет организовать надежный ввод кабельных линий.

Условное обозначение расшифровывается следующим образом: ШР — тип соединителя; 32 — условный размер корпуса; П — конструктивное исполнение без патрубка; 14 — количество контактов; Э — исполнение для экранированного кабеля; Ш — вид контактов «вилка»; 5 — обозначение сочетания контактов. Приемка изделия соответствует категории «5», что подтверждает прохождение установленных проверок качества.

Технические характеристики

Электрические параметры соединителя рассчитаны на надежную работу в цепях с номинальным рабочим током до 10 А. Максимальное рабочее напряжение достигает 850 В, что позволяет применять разъем в высоковольтных низкоточных схемах. Контакты диаметром 1,5 мм имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильность электрического соединения на протяжении всего срока службы.

• Рабочий ток: 10 А
• Максимальное рабочее напряжение: до 850 В
• Диаметр контактов: 1,5 мм
• Покрытие контактов: серебро
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: до 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель сохраняет работоспособность в широком диапазоне температур окружающего воздуха — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Допустимая температура перегрева контактов составляет до плюс 110 градусов Цельсия. Такие показатели позволяют эксплуатировать изделие как в отапливаемых помещениях, так и в неотапливаемых технических отсеках при условии защиты от прямого попадания пыли и влаги.

Конструкция разъема устойчива к механическим нагрузкам. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате. По ударным воздействиям заявлена стойкость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам с ускорением до 350 метров на секунду в квадрате. Это подтверждает пригодность соединителя для применения в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Применение

Блочная вилка ШР32П14ЭШ5 ориентирована на использование в электронике, радиотехнике и промышленных установках, где требуется надежное разъемное соединение электрических цепей. Исполнение для экранированного кабеля позволяет применять изделие в схемах с повышенными требованиями к защите от электромагнитных помех. Крепление на корпус обеспечивает удобный монтаж и фиксацию ответной части при многократных циклах сочленения.

Изделие подходит как для внутреннего, так и для наружного применения при условии обеспечения защиты от атмосферных осадков и пыли. Срок сохраняемости не менее 15 лет позволяет формировать резервный запас компонентов для длительно эксплуатируемого оборудования. Минимальная наработка 1000 часов и ресурс до 500 сочленений-расчленений подтверждают долговечность соединителя при штатных условиях использования.
