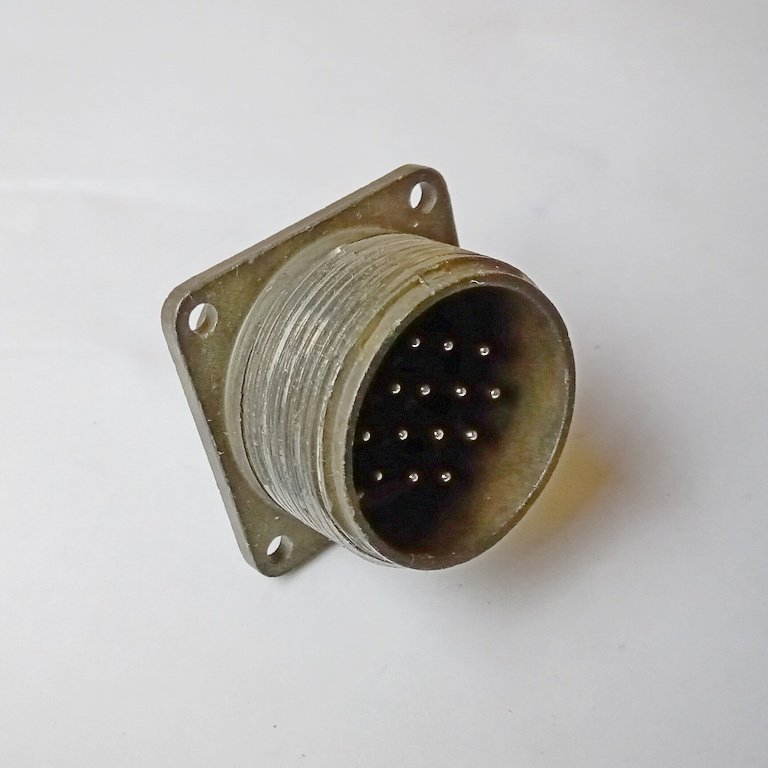

Разъём ШР32П14ЭШ5 вилка блочная (Н) относится к серии низкочастотных цилиндрических соединителей ШР и предназначен для электрических цепей постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение и устройство

Соединитель ШР32П14ЭШ5 применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро‑ и радиоаппаратуре. Это негерметичный разъём объёмного монтажа с резьбовым сочленением и нормальным габаритом корпуса 32.

Исполнение «П» означает приборную часть без патрубка, а «Н» — покрытие контактов никелем, что обеспечивает устойчивость к коррозии и хорошую электропроводность. Корпус, как правило, металлический, изолятор выполнен из карболита или аналогичного термостойкого материала.

Количество контактов и сочетание

Разъём имеет 14 контактов‑штырей (вилка), что соответствует цифре «14» в обозначении. Цифра «5» означает номер сочетания (схему разводки) контактов, т.е. конкретный вариант их распределения по кругу разъёма.

Такое сочетание позволяет обеспечить требуемую полярность и порядок подключения в составе разъёмной пары, в частности с розетками серии ШР32 того же типоразмера.

Электрические и эксплуатационные параметры

Максимальное рабочее напряжение — до 850 В, сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм. Рабочий ток на контакты обычно ограничен порядком 10–20 А, что соответствует общему ряду токовых нагрузок для соединителей ШР таких габаритов.

Разъём рассчитан на эксплуатацию в диапазоне температур примерно от −60 до +60…+100 °C, в зависимости от источника и условий (с учётом перегрева контактов). Механический ресурс — около 500 сочленений/разъединений, минимальная наработка порядка 1000 часов, срок сохраняемости — до 15 лет.

Применение

ШР32П14ЭШ5 вилка блочная используется в радио‑ и электронной аппаратуре как соединитель общего назначения для монтажа на блоках и приборах. Чаще всего это приборные блоки, стойки, панели щитов и распределительных устройств, где требуется надёжное низкочастотное соединение с резьбовой фиксацией.
